Подъёмные

Общие параметры

Марка материала: Сталь 20, Сталь 25Л, 12Х18Н9Т, 12Х18Н9ТЛ, 12Х18Н12М3ТЛ
10Х17Н13МЗТ, 10Х17Н13М2Т, 09Г2С, 20ХН3Л, 06Х28МДТ (ЭИ943)
07Х20Н25М3Д2ТЛ (Э943), ВТ1-0, ВТ-5Л
Температура: до 150, 200, 350 гр. С.
Изготовление и поставка: ТУ 372-003-88923-2006
Присоединение к трубопроводу: Фланцевое по ГОСТ 12815–80 исп. 1, 3, 5, 9 ряд 2
С концами под приварку:
Муфтовое по ГОСТ 6527–68 (максимальный DN–20)
Штуцерное по ГОСТ 2822–78 (максимальный DN–20)
Герметичность затвора по ГОСТ 9544-2005 D1
Управление клапаном: Автоматическое
Направление подачи среды: Под золотник
Установочное положение клапана: На горизонтальном трубопроводе крышкой вверх,
либо на вертикальном трубопроводе по направлению стрелки.

Рабочая среда
Жидкие и газообразные взрывопожароопасные и коррозионные среды, в том числе хлоросодержащие, с содержанием влаги в хлоре не более 0,04%, 3-го класса опасности ГОСТ 12.1007, по отношению к которым применяемые материалы коррозионностойки.

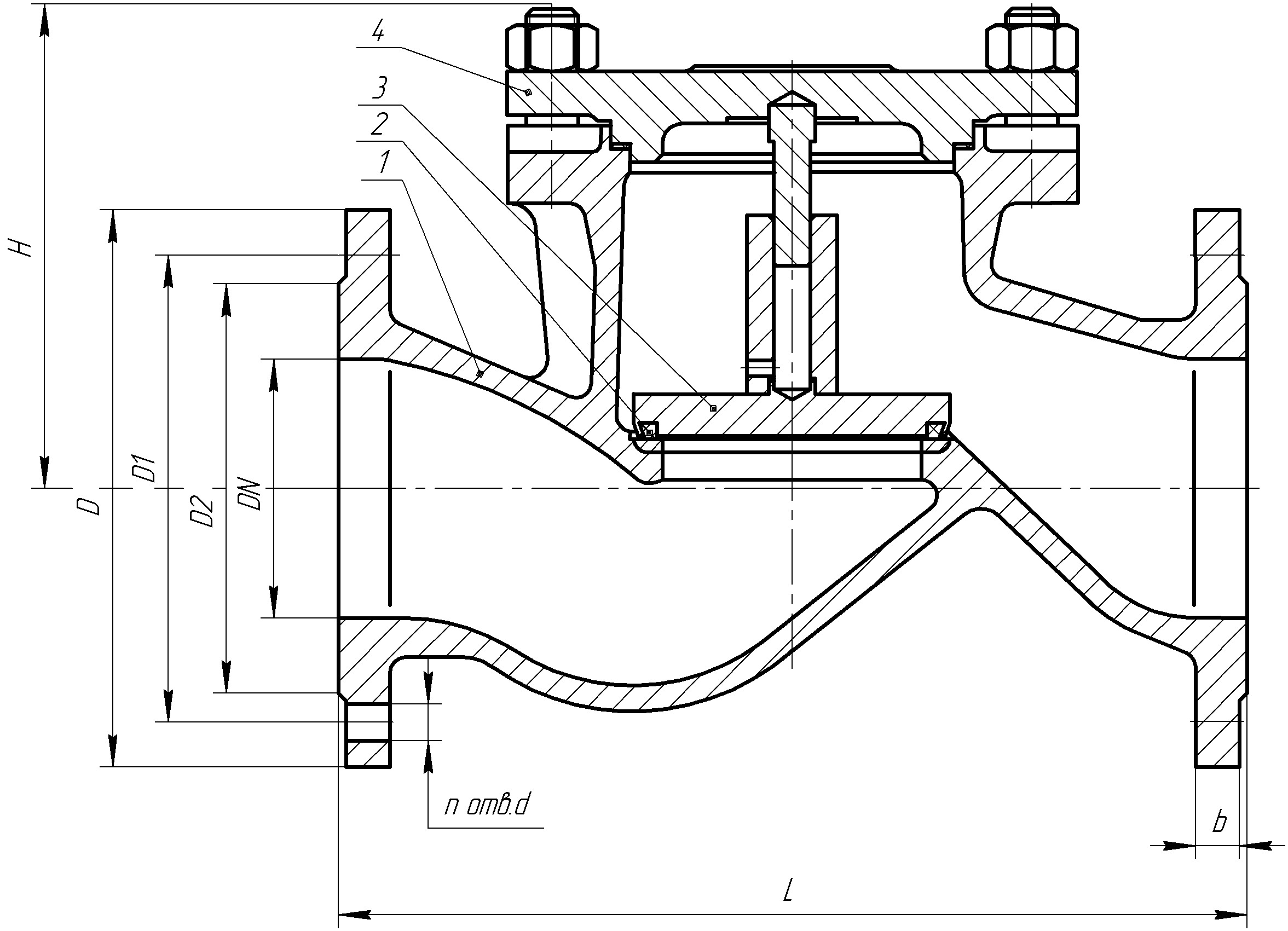

Основные размеры клапана ЛПА41001, ЛПА41003 PN 16 кгс/см2

DN	L	H	D	D1	D2	b	d	n	масса	масса с КОФ
15	130	100	95	65	47	12	14	4	2,4	3,8
20	150	100	105	75	58	14	14	4	3	4,8
25	160	100	115	85	68	16	14	4	7	10
32	180	100	135	100	78	16	18	4	8,5	13,5
40	200	150	145	110	88	16	18	4	11	16
50	230	150	160	125	102	17	18	4	12,6	18,6
65	290	165	180	145	122	19	18	4	20	28
80	310	180	195	160	133	19	18	8	28	38
100	350	190	215	180	158	17	18	8	35	48
125	400	210	245	210	184	19	18	8	55	70
150	480	225	280	240	212	21	22	8	78	99

Основные размеры клапана ЛПА41002, ЛПА41004 PN 40 кгс/см2

DN	L	H	D	D1	D2	b	d	n	масса
15	130	100	95	65	47	12	14	4	2,8
20	150	100	105	75	58	14	14	4	3,3
25	160	100	115	85	68	16	14	4	7
32	180	100	135	100	78	16	18	4	8,5
40	200	150	145	110	88	16	18	4	11
50	230	150	160	125	102	17	18	4	12,6
65	290	165	180	145	122	19	18	8	22
80	310	180	195	160	133	19	18	8	30
100	350	190	230	190	158	17	22	8	41
125	400	210	270	200	184	19	26	8	60
150	480	225	300	250	212	21	26	8	88

Показатели надежности:
средний срок службы	не менее 10 лет
средний ресурс	5000 циклов
наработка на отказ	не менее 8700 часов (300 циклов) для уплотнения в затворе металл–твердый сплав
не менее 11600 часов (400 циклов) для уплотнения в затворе металл–фторопласт в пределах гарантийного срока эксплуатации
