Задвижки шиберные Разборный корпус Двухсторонняя герметичность

Шиберная задвижка применяется для перекрытия загрязненных, густых потоков жидкостей, пульпы, шлама и в других случаях, когда не подходят обычные клиновые задвижки. Её большая эффективность объясняется наличием ножа, который рассекает и герметично перекрывает поток, в отличие от клина задвижки, который за счет своей геометрической формы и размеров может перекрывать только чистые жидкости.

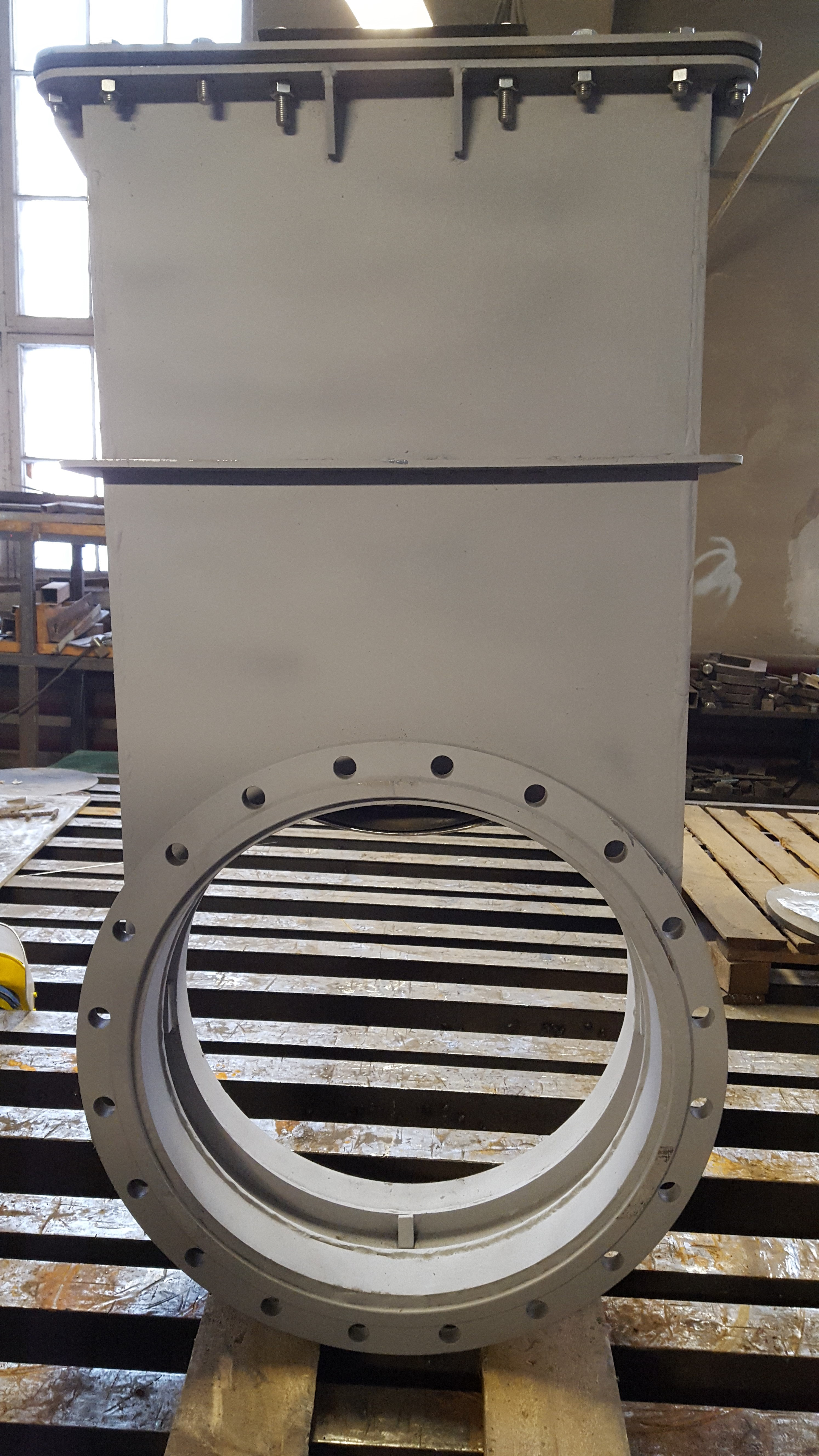

Шиберные задвижки PMR имеют разборную конструкцию, и по согласованию могут оснащаться трубками для промывки и отвода жидкости из зоны закрытия ножа, что особенно полезно при работе со средой склонной к быстрому затвердению или цементаци.

Условия эксплуатации

Рабочая среда: Канализационные стоки, пульпа, шлам, кислотосодержащие жидкости, щелочные растворы, нефтепродукты, бумажная масса, сыпучие вещества, лом содержащих отходы, кусковые материалы
Температура окружающей среды: -60 гр.С до +50 гр.С
Температура рабочей среды: -60 гр.С до +450 гр.С

Технические характеристики
Диаметр: 50-3000 мм
Давление: 0-25 бар
Герметичность: Класс «А», «В», «С» ГОСТ Р 54808-2011
Привод: Штурвал, редуктор, пневмопривод, электропривод, гидропривод

Материальное исполнение
Корпус, нож: Сталь углеродистая, нержавеющая, сталь hardox, высоколегированные стали, титан.
Уплотнение: ЭПДМ, нитрил, витон, неопрен, силикон, гипалон, фторопласт, эластомерные покрытия

Эксплуатационные характеристики
Гарантия герметичности: 2500 циклов
Ремонтопригодность: Регулировка уплотнения, замена уплотнений, замена ножа, штока
Срок службы: 20 лет

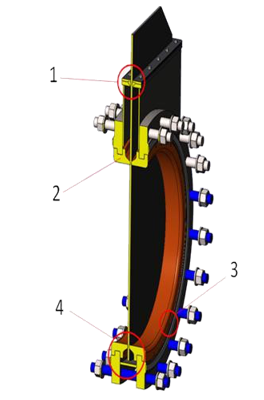

Особенности конструкции
1. Трапецевидная форма уплотнения между ножом и корпусом, позволяет подтяжкой восстанавливать герметичность при появлении протечек после длительной эксплуатации
2. Седловое уплотнение, которое также выполняет функции футеровки.
3. Механическое крепление уплотнения позволяет быстро и легко производить его замену даже без снятия задвижки с трубопровода
4. В случае засорения пространства под седловым уплотнением возможно два варианта восстановления работоспособности:
- снятие одного из полуколец и удаление отложений.
- использование двух промывочных трубок (опция), которые могут быть также использованы для слива загрязнений после промывки под давлением

Эксплуатационные преимущества:
1. Данная задвижка полностью разборная и легко ремонтируется.
2.При необходимости легко меняются уплотнительные кольца, возможно применение практически любого футеровочного материала.
3. Благодаря конструкционным особенностям шиберной задвижка PMR, снижено усилие для открытия/закрытия, что позволяет снизить стоимость привода задвижки.

ОПЦИИ:
- Футеровка внутренней проточной части и ножа износостойкой резиной, резино-полиуретановой композицией, полиуретаном, фторопластом, металлокерамическое покрытие, гумирование, гальваническое покрытие;
- Возможно изготовление с различными вариантами крепления: для коллекторов, чугунных, асбестовых, бетонных труб;
- Вынос управления на любую высоту;
- Установка индикации накопления отложений под ножом шиберной задвижки.

Габаритные размеры

* Наиболее распространенные рабочее давления, возможно изготовление на более высокие давление.
