Шаровые
Назначение и область применения
Шаровые обратные клапаны применяются для предотвращения обратного потока транс- портируемой среды. Клапаны предназначены для установки в системах водоотведении: КНС, очистные сооружения, сети канализации.
Рабочие параметры
Условный диаметр: ...................................................................Ду 40 - 400
Условное давление:..................................................................Ру 10/ 16
температурный диапазон:....................................................0°С…+ 80°С
Покрытие:......................................................................................антикоррозионное эпоксидное покрытие,
толщина не менее 250 мкм/1см3
Климатическое исполнение; ...............................................УХл 5 по гоСт 15150-69.
Стандарты:.....................................................................................гоСт 53671-2009, тУ 372240-003-81484267-2016
Обозначение
| Артикул | Условный диаметр, мм | Условное давление, бар | Материал | |
| крпус | шар | |||
| 405 | 40-400 | 10/16 | ВЧ 40 (JS 1030) | алюминий+NBR, алюминий+EPDM |

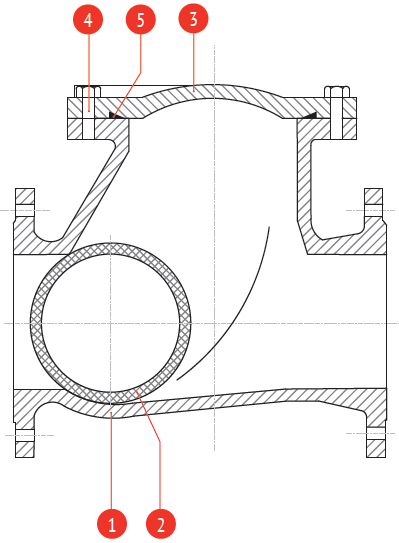

| Спецификация материалов | |||
| № | Наименование | кол-во | Материал |
| 1 | корпус | 1 | ВЧ 40 (JS 1030) |
| 2 | шар | 1 | алюминий + NBR алюминий + EPDM |
| 3 | крышка корпуса | 1 | ВЧ 40 (JS 1030) |
| 4 | болт | 1 | нерж. сталь 316 (10х17Н14М3) |
| 5 | уплотнение | 1 | NBR |

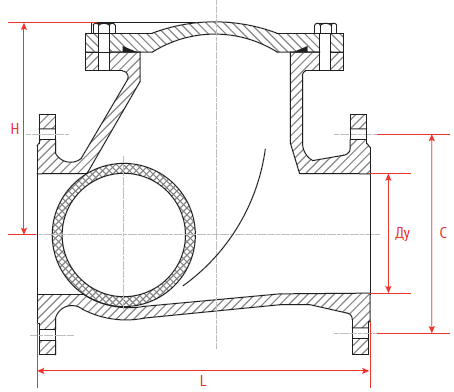

| Технические характеристики | |||||||||||||
| Ду | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |
| L | 180 | 200 | 240 | 260 | 300 | 350 | 400 | 500 | 600 | 700 | 800 | 900 | |
| H | 98 | 106 | 129 | 146 | 194 | 207 | 240 | 322 | 388 | 458 | 610 | 705 | |
| С | Ру 10 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 350 | 400 | 460 | 515 |
| Ру 16 | 355 | 410 | 470 | 525 | |||||||||
| Вес. (кг) | 6.35 | 7.55 | 11.00 | 15.00 | 22.00 | 34.00 | 47.60 | 85.50 | 137.15 | 200.75 | 270.00 | 340.00 |
