Глубинные

Глубинный затвор может быть плоским и щитовым. Затвор плоский глубинный предназначен для использования в сооружениях канализации и водоснабжения: в приемных резервуарах, колодцах, горизонтальных отстойниках, камерах прохладной и жаркой воды, усреднителях, распределительных конструкциях и др. При этом затвор плоский может быть как с ручным, так и с электрическим приводом. Затвор щитовой глубинный предназначен для перекрытия круглых и прямоугольных отверстий, у которых нижняя кромка может быть заглубленной менее чем на шесть метров от максимального уровня воды перед щитом.

Для обеспечения надежной блокировки прохождения содержимого рекомендовано использовать щитовой затвор. Он перекрывает течение, за счет чего уровень жидкости начинает падать. В результате канал остается пустым, доступным для обслуживания.

Современные затворы характеризуются надежностью и оптимальным качеством материалов, достаточным сроком использования. Их производство тщательно планируется с учетом установленных требований к безопасности изделий данного типа. Затвор щитовой глубинный инсталлируется в галереях шлюзов, шахтах, очистных сооружениях водопроводных систем, камерах самотечных канализационных сетей, канализационных тоннельных коллекторах, в приемных камерах насосных канализационных станций и иных гидротехнических сооружениях.

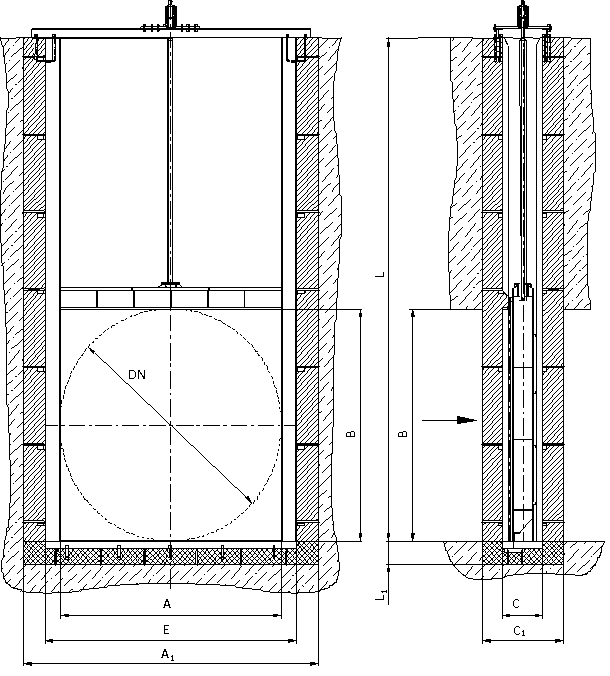

ТИПОВЫЕ РАЗМЕРЫ ГЛУБИННЫХ ЩИТОВЫХ ЗАТВОРОВ ДО 10 М. В СТ

Глубинный щитовой затвор незаменим в случае необходимости монтажа регулирующих и запорных изделий, для частичного пропуска содержащейся в канале жидкости. Он дает возможность блокировать отверстия самых разных геометрических форм.

Глубинный затвор бывает двух видов:
- затвор плоский скользящий;
- колесный затвор плоский.

Уплотнение данных конструкций производится сразу по четырем сторонам: по двум вертикальным направляющим, по порогу, по забральной балке. Они легко адаптируются к любым строительным частым. Что касается конструкции глубинных установок, они могут быть произведены с байпасом – специальным перепускным устройством, которое способствует выравниванию уровней воды с двух сторон затвора. Подъем последнего осуществляется в безнапорном режиме (провод выбирается с учетом веса щитового затвора и возможного трения в опорно-ходовых частях). Конструкция щитового затвора адаптируется под любую строительную часть.

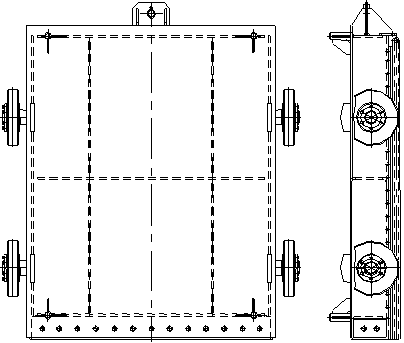

Затвор щитовой плоский колесный

Затвор плоский глубинный обычно производится из коррозионностойких и конструкционных марок стали.

Установка затворного механизма имеет свои особенности. Так, вначале необходимо проверить, что строительная конструкция полностью соответствует всем подготовленным чертежам, от которых зависит грамотность и надежность планируемых монтажных работ. При обнаружении малейших отклонений необходимо провести перерасчеты и корректировку имеющихся схем. Важно, чтобы подаваемые на инсталляцию затворные узлы были очищены от песка, грязи, снега, льда, защитной смазки и краски.

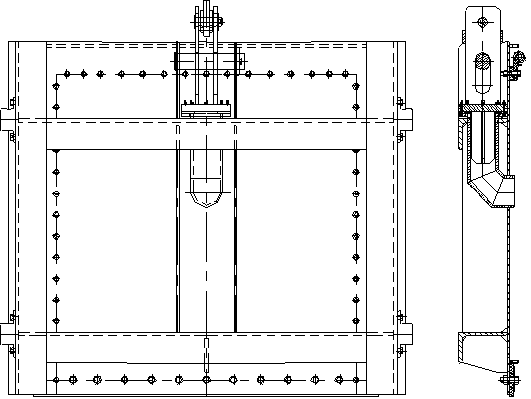

Затвор щитовой плоский скользящий с байпасом

Уплотнение такого глубинного затвора обеспечивается по четырем сторонам (по порогу, вертикальным направляющим и забральной балке).



Конструкция плоского глубинного затвора:

- адаптируется под любую строительную часть
- возможно изготовление с перепускным устройством (байпас).

Байпас – предназначен для выравнивания уровней воды с обеих сторон затвора. Подъем затвора осуществляется в безнапорном состоянии, при такой схеме привод подбирается с расчетом только на вес щитового затвора и трения в опорно-ходовых частях.

Основная марка материала коррозионностойкая и конструкционная сталь.

СПОСОБ МОНТАЖА (УСТАНОВКА ЗАТВОРА):
- безштрабной и штрабной (обетонивание затвора в пазах);
- фланцевое крепление;
- монтаж анкерами к поверхности;
- другой вариант, согласованный с заказчиком.
