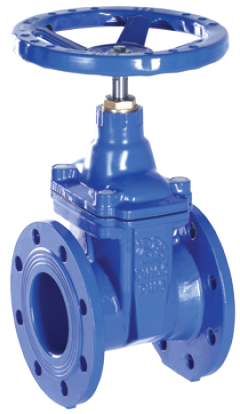

Чугунные с обрезиненным клином

Назначение и область применения
Задвижка применяется в качестве запорного устройства, герметично перекрывающего движение рабочей среды благодаря обрезиненной конструкции клина.
Используется в системах хозяйственно-питьевого и пожарного водоснабжения, водоотведения и холодоснабжения.

Рабочие параметры
Условный диаметр:__Ду 40 - 600
Условное давление:__Ру 10/16
Температурный диапазон:__0°С…+110°С (кратковременно до +120°С)
Климатическое исполнение:__УХЛ 5 по ГОСТ15150-69
Покрытие:__антикоррозионное эпоксидное покрытие, толщина не менее 250 мкм/1см3
Стандарты:__ГОСТ 5762-2002, ТУ 372100-002-81484267-2016
Присоединительные размеры фланцев:__ГОСТ 12815-80
Класс герметичности:__«А» по ГОСТ 54808-2011

Обозначение

Артикул	Условный диаметр, мм	Условное давление, кгс/см2	Материал корпуса	Тип управления
100 -101	40-300	10-16	ВЧ 50 (JS 1030)	штурвал
100 -101	350-600	10-16	ВЧ 50 (JS 1030)	штурвал
102-103	40-300	10-16	ВЧ 50 (JS 1030)	ISO- фланец
102-103	350-600	10-16	ВЧ 50 (JS 1030)	ISO- фланец
104-105	40-300	10-16	ВЧ 50 (JS 1030)	электропривод
104-105	350-600	16-16	ВЧ 50 (JS 1030)	электропривод

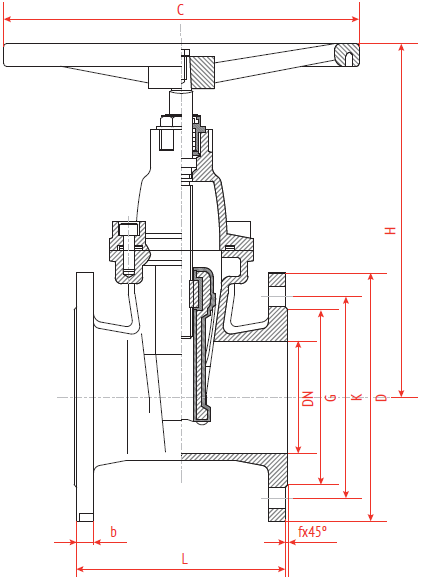

Артикул 100-101. Ду 40 - 600

Ду	L	H	D	K	G	f	B	n-d	OC	полный цикл открытия/закрытия	Вес, (кг)
Ру 10	Ру 16	Ру 10	Ру 16	Ру 10	Ру 16	кол-во оборотов	крут. момент, (Н/м)
40	140	230	150	110	110	84	84	3	19	4-19	4-19	160	5.5	32	10.00
50	150	236	165	125	125	99	99	3	19	4-19	4-19	180	6.5	40	11.00
65	170	258	185	145	145	118	118	3	19	4-19	4-19	180	8.5	52	14.00
80	180	289	200	160	160	132	132	3	19	8-19	8-19	200	10.5	64	17.00
100	190	319	220	180	180	156	156	3	19	8-19	8-19	250	13.0	80	22.00
125	200	361	250	210	210	184	184	3	19	8-19	8-19	280	13.0	100	30.00
150	210	398	285	240	240	211	211	3	19	8-23	8-23	280	43600	120	35.00
200	230	509	340	295	295	266	266	3	20	12-23	8-23	340	40.5	160	60.00
250	250	608	405	350	355	319	319	3	22	12-28	8-23	340	42.0	200	85.00
300	270	683	460	400	410	370	370	4	24.5	12-28	12-23	400	50.5	240	120.00
350	290	800	520	460	470	429	429	4	26.5	16-23	16-28	450	50.5	280	240.00
400	310	880	580	515	525	480	480	4	28.0	16-28	16-31	450	57.5	320	270.00
450	330	958	640	565	585	530	548	4	30.0	20-28	20-31	450	64.5	360	338.00
500	350	1004	715	620	650	582	609	4	31.5	20-28	20-34	600	42.0	400	400.00
600	390	1157	840	725	770	682	720	5	36.0	20-31	20-37	600	50.5	480	520.00/ 660.00

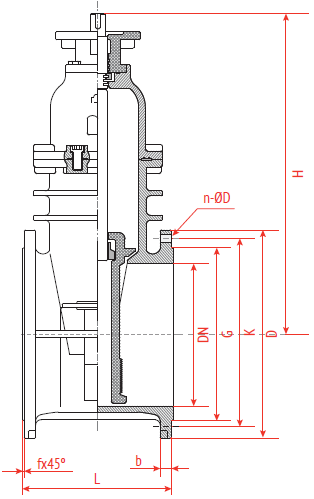

Артикул 102-103. Ду 40 - 600

Ду	L	H	D	K	G	f	B	n-d	ISO-фланец	полный цикл открытия/закрытия	Вес, (кг)
Ру 10	Ру 16	Ру 10	Ру 16	Ру 10	Ру 16	Ру 10	Ру 16	кол-во оборотов	крут момент, (Н/м)
40	140	200.0	150	150	110	110	84	84	3	19.0	4-19	4-19	F10	SA 07.6	32	10
50	150	206.5	165	165	125	125	99	99	3	19.0	4-19	4-19	F10	SA 07.6	40	11
65	170	233.0	185	185	145	145	118	118	3	19.0	4-19	4-19	F10	SA 07.6	50	14.00
80	180	256.2	200	200	160	160	132	132	3	19.0	8-19	8-19	F10	SA 10.2	55	17.00
100	190	288.0	220	220	180	180	156	156	3	19.0	8-19	8-19	F10	SA 10.2	60	22.00
125	200	330.5	250	250	210	210	184	184	3	19.0	8-19	8-19	F10	SA 10.2	70	30.00
150	210	368.0	285	285	240	240	211	211	3	19.0	8-23	8-23	F10	SA 10.2	80	35.00
200	130	469.0	340	340	295	295	266	266	3	20.0	12-23	8-23	F14	SA 14.2	160	60.00
250	250	558.0	405	405	350	355	319	319	3	22.0	12-28	8-23	F14	SA 14.2	200	85.00
300	270	645.0	460	460	400	410	370	370	4	22.5	12-28	12-23	F14	SA 14.6	240	120.00
350	290	830.0	520	520	460	470	429	429	4	26.5	16-23	16-28	F14	SA 14.6	280	240.00
400	310	897.0	580	580	515	525	480	480	4	28.0	16-28	16-31	F14	SA 14.6	320	270.00
450	330	965.0	640	640	565	585	530	548	4	30.0	20-28	20-31	F14	SA 14.6	360	338.00
500	350	1084.0	715	715	620	650	582	609	4	31.5	20-28	20-34	F16	SA 14.6	400	400.00
600	390	1237.0	780	840	725	770	682	720	5	36.0	20-31	20-37	F16	SA 14.6	480	660.00
