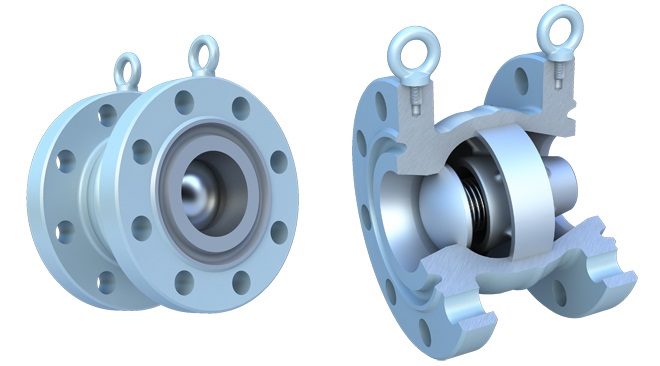

КЛАПАН ОСЕСИММЕТРИЧНЫЙ

Конструкция в сочетании с использованием простых и надежных внутренних деталей, полностью устраняют риск отрыва потоком каких-либо компонентов клапана, которые могут повредить насос или компрессор, а также минимизируют возможные утечки среды.

Основные характеристики

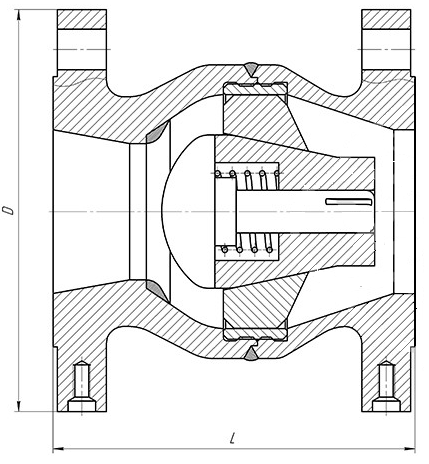

Второе название данной арматуры – обратный клапан осевого типа. Запорный элемент со сферической поверхностью прижимается пружиной, плотно входит в посадочное место, равномерно перекрывает канал при падении давления и развороте потока. В открытом состоянии обтекатель пропускает газ или жидкость вокруг золотника (сопло Вентури).

Сферическая поверхность под напором нефтепродуктов, воды, пара или газа отходит в корпус. Площади сечения хватает, чтобы рабочая среда проходила через сопло с минимальной потерей давления (перепад не более 0,1 МПа). Еще одно достоинство конструкции – короткий ход золотника. Модель срабатывает быстро, без удара.

Применение и характеристики осесимметричных клапанов
Форма рабочей поверхности, посадочного места и равномерное движение золотника исключают появление искр, поэтому осесимметричные клапаны используются для трубопроводов с агрессивными и взрывоопасными веществами. Диапазон рабочих температур – от -60 до +560 градусов. Давление 6,3-16 МПа.

Монтаж осесимметричных клапанов
После установки арматура не требует обслуживания. Не предусмотрена возможность настройки, регулировки и внешнего управления – устройство работает автоматически. Допускается монтаж осесимметричных клапанов на подземных участках трубопровода.

Возможно исполнение:
- под приварку
- фланцевое соединение
