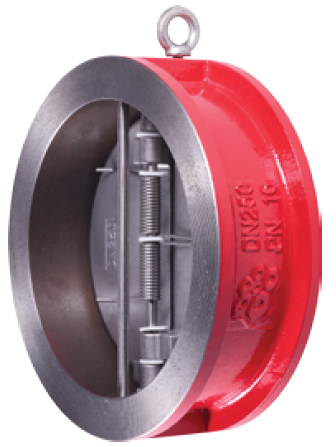

Двухстворчатые

Назначение и область применения
Обратные клапаны применяются для предотвращения движения рабочей среды в обратном направлении. Клапаны предназначены для установки в системах
водоснабжения, теплоснабжения, пожаротушения, холодоснабжения.

Рабочие параметры
Условный диаметр: ..................................................................Ду 40- 600
Условное давление:..................................................................Ру 16
температурный диапазон:......................................................+5°С…+ 110°С
Климатическое исполнение: .................................................УХл 5 по гоСт 15150-69
Стандарты:...................................................................................ТУ 372240-003-81484267-2016

Обозначение

Артикул	Ду	Ру	Матеиал корпуса	Материал диска	Исполнение
400	40-600	16	ВЧ25 (JL 10 40)	нерж. Сталь CF8M	межфланцевое
401	40-600	16	ВЧ25 (JL 10 40)	ВЧ40 (JS 10 30)	межфланцевое

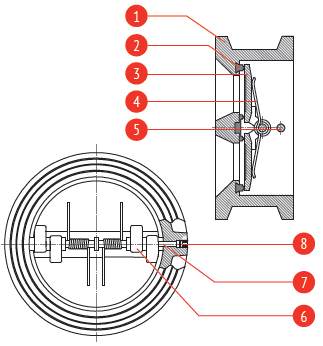

Спецификация материалов

№	Наименование	кол-во	материал
1	корпус	1	ВЧ 25 (JL 1040)
2	уплотнение	1	EPDM
3	диск	2	нерж. сталь CF8М/ВЧ 40 (JS 1030)
4	пружина	2	нерж. сталь 416 (08х13)
5	шток	2	нерж. сталь 316 (10х17Н14М3)
6	шайба	7	PTFE
7	уплотнение	4	NBR
8	заглушка	1	нерж. сталь 316 (10х17Н14М3)

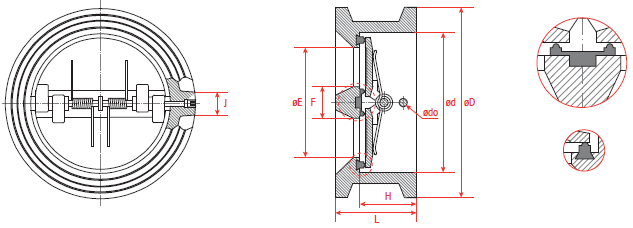

Технические характеристики

Le	Ру	0D	0d	0E	F	J	0do	H	L	Вес, (кг)
40	16	85	57	45	15	20	5	15	33	1.20
50	16	101	66	48	15	20	6	15	20	1.45
65	16	119	80	59	17	25	6	17	25	2.01
80	16	133	95	72	19	26	6	19	26	2.62
100	16	164	117	90	23	27	6	23	27	4.05
125	16	194	145	110	26	29	8	26	29	6.43
150	16	220	170	135	28	30	8	28	30	7.78
200	16	275	224	175	38	39	10	38	39	16.10
250	16	328	255	215	43	45	10	43	45	25.07
300	16	378	302	224	50	45	10	50	45	33.87
350	16	440	348	236	57	50	360	57	127	55.00
400	16	491	403	248	62	54	410	60	140	73.00
450	16	541	446	260	67	58	450	64	152	99.00
500	16	594	490	272	69	62	505	70	152	117.00
600	16	696	520	284	72	68	624	79	178	215.00

Мин. давление открытия, бар		Пропускная способность
Ду	мин. значение ∆Р		Ду	Сv	Kv
вверх	горизонтально
40	0.6	0.5		40	25.05	22
50	0.6	0.5		50	51	44
65	0.6	0.5		65	90	78
80	0.6	0.5		80	128	110
100	0.6	0.5		100	280	241
125	0.6	0.5		125	500	431
150	0.6	0.5		150	725	625
200	0.6	0.5		200	1420	1224
250	0.6	0.5		250	2590	2233
300	0.6	0.5		300	3930	3388
350	0.6	0.5		350	5100	4397
400	0.8	0.6		400	7300	6293
450	0.8	0.6		450	9340	8276
500	0.8	0.6		500	12960	11081
600	0.8	0.6		600	20500	17528
