Поверхностные

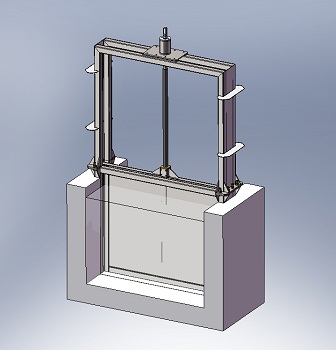

Поверхностные щитовые затворы – располагаются на пороге сооружения, верхняя кромка таких затворов находится выше уровня воды. Применяются в качестве запорного и регулирующего устройства, а также для частичного пропуска потока и обеспечения постоянного уровня потока в накопительных системах и для пропуска паводковых вод.

Используются в каналах насосных канализационных станциях, очистных сооружениях, водопроводных станциях, водоприемниках гидросооружений, водосливных плотиах.

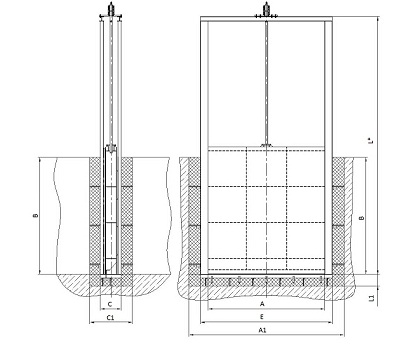

Типовые размеры поверхностных щитовых затворов

A=B = DN,мм	500	600	1000	1200	1500	2000	2500	3000
L*	Размер оговаривается строительной частью
L1	120	120	120	120	300	300	300	300
C	265	265	365	365	480	545	560	590
C1	320	320	350	450	550	650	850	1000
A1	950	1050	1450	1650	2000	2500	3500	4000
E	740	840	1240	1440	1800	2350	2850	3400
Масса, кг	150	175	285	360	640	1150	1350	1700

Конструкция такого типа затвора позволяет перекрывать отверстия различной геометрической формы.

Типы поверхностных щитовые затворов:

- плоские скользящие,

- плоские колесные,

- с переливным устройством.

Основное отличие поверхностного затвора от глубинного это – отсутствие верхнего горизонтального уплотнения, а также отсутствие верхней забральной балки. Уплотнение такого вида затворов обеспечивается по трем сторонам (по порогу и вертикальным направляющим).

Конструкция затвора:

- адаптируется под любую строительную часть.

- можно выполнить с перепускным устройством (байпас).

Основная марка материала коррозионностойкая и конструкционная сталь.

Способ монтажа (крепление затвора):

- обетонирование в пазах – штрабный и безштрабный способ;

- крепление анкерами к стене;

- фланцевое;
- любое другое (по согласованию с Заказчиком).
