Шиберные задвижки СТАНДАРТ
Шиберные задвижки серии СТАНДАРТ перекрывают загрязнённые потоки там, где обычная клиновая задвижка не справляется.
Секрет — в ноже: он рассекает поток и герметично перекрывает его. Клин из‑за своей формы и размеров надёжно перекрывает только чистые жидкости, а нож — среды с взвесью, волокнами и абразивом.
Подобрать задвижку
Габариты и чертежи
50–2000диаметр DN, мм
2–10давление PN, кгс/см²в зависимости от DN
до +250 °Cрабочая средаот −60 °C
A · B · Cкласс герметичностиГОСТ Р 54808‑2011
до 5%твёрдых частицво взвешенном состоянии
Рабочие среды
Канализационные стокиПульпаЦементный шламКислотосодержащие жидкости
Щелочные растворыНефтепродуктыБумажная массаСыпучие вещества
Измельчённая золотая рудаСуспензииОтстойные ёмкостиАсфальт
Направление потока: однонаправленное или двунаправленное — в зависимости от исполнения (см. ниже).
Отрасли применения
Целлюлозно‑бумажная промышленность
Горнодобывающая промышленность
Химическая промышленность
Жилищно‑коммунальное хозяйство
Очистные сооружения и канализационные сети
Пищевая промышленность
Транспортировка сыпучих продуктов
Условия работы
Температура, °C
−60
0
+50
+100
+150
+200
+250
Окружающая среда: −60…+50
Рабочая среда: −60…+250
Диаметры DN, мм
5015030045080012002000
Чертежи и габариты на сайте: DN 50–400
DN 450–2000 — по запросу
шкала логарифмическая
Технические характеристики
ДиаметрDN 50–2000 мм
ДавлениеPN 2–10 кгс/см² (в зависимости от DN)
Герметичностькласс «А», «В», «С» по ГОСТ Р 54808‑2011
Направление потокаоднонаправленное, двунаправленное
Приводштурвал, редуктор, пневмопривод, электропривод, гидропривод
Температура рабочей среды−60…+250 °C
Температура окружающей среды−60…+50 °C
Твёрдые частицы в средедо 5% во взвешенном состоянии
Материалы
КорпусGGG40WCBCF8MCF8
Нож (шибер)SS304SS316
Седловое уплотнение
Мягкое эластомерное:EPDMNBRFKMVitonPTFE
Металл по металлу — допустимая протечка по воде до 1,5% от потока.
Возможно применение других материалов по вашему запросу.
Особенности конструкции
Цельнолитой неразборный корпус.
Полнопроходная конструкция корпуса.
Шток — выдвижной или невыдвижной.
Межфланцевый корпус с резьбовыми отверстиями. Ответные фланцы — по ГОСТ 33259‑15, тип 01 или 11, исполнение B.
Установка и автоматизация приводов и исполнительных механизмов: редуктор, пневмопривод, электропривод, гидропривод.
Ремонтопригодность. Заменяются уплотнения, нож, шток и другие подвижные детали — задвижку не нужно менять целиком.
Два исполнения
Однонаправленное
Заменяемое резиновое уплотнение ножа (шибера).
Мягкое O‑образное уплотнение в канавке седла зафиксировано нержавеющим кольцом — не смещается при открывании и закрывании.
Полная герметичность за счёт плотного контакта ножа и мягкого уплотнения.
Двунаправленное
Заменяемое резиновое уплотнение ножа (шибера).
U‑образное уплотнение повторяет форму ножа: среда проходит в обе стороны, осадок не копится в корпусе и канавке.
Полная герметичность за счёт плотного контакта ножа и U‑образного уплотнения.
Опции
Концевые выключателиУдлинитель штокаРычагЦепьУказатель положенияПозиционер

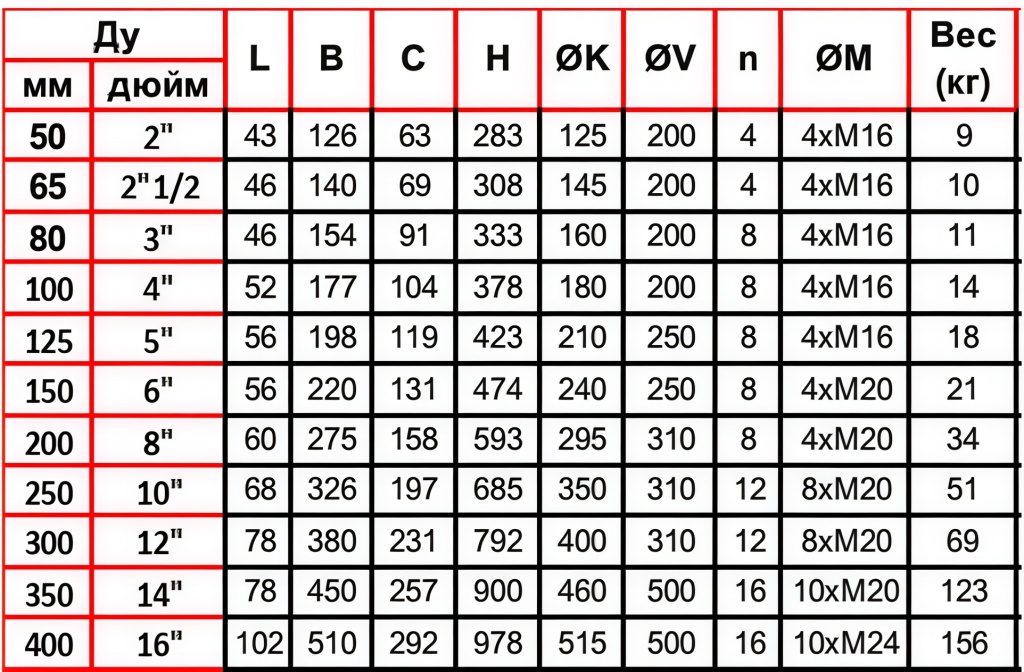

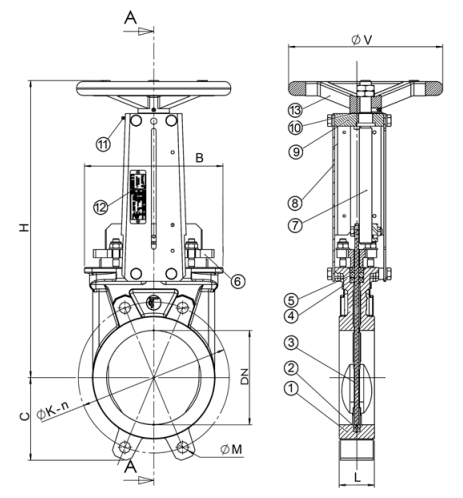

Габаритные размеры
Однонаправленное исполнение
Двунаправленное исполнение
Чертежи и габаритные размеры для DN 450–2000 мм — по запросу.
Подберём задвижку под вашу среду и трубопроводПришлите среду, DN, давление и тип привода — предложим исполнение и материалы.
Запросить цену
Задать вопрос
