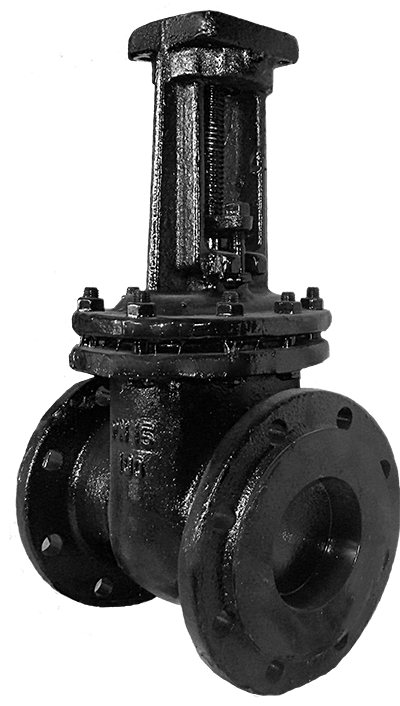

Задвижка чугунная 30ч906бр

30ч906бр задвижка параллельная чугунная под электропривод

DN 50-200 PN=1,0 МПа; 1,6 МПа DN 250, 300 PN=1,0 МПа

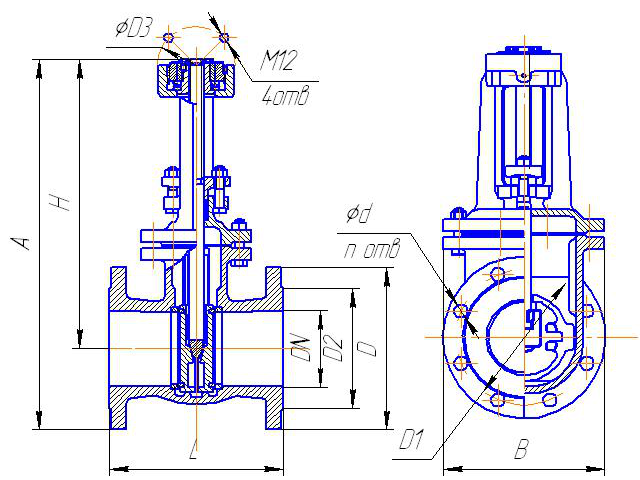

Габаритные и присоединительные размеры

DN	Размеры, мм	Масса, кг не более
D	D1	D2	D3	L	H	d	n	A	B
50	125х125	125	102	104	180	250	18	4	320	125	12
80	150х150	160	133	104	210	315	18	4	385	172	19
100	215	180	158	104	230	385	18	8	485	214	30
125	245	210	184	104	255	430	18	8	550	248	40
150	280	240	212	104	280	505	22	8	640	284	57
200	335	295	268	135	330	650	22	8/12*	820	360	97
250	390	350	320	135	450	810	22	12	1010	452	180
300	440	400	370	135	500	915	22	12	1150	516	260

* -п=12 для Рр 1,6МПа (оговаривается при заказе)

Тип задвижки – параллельная с выдвижным шпинделем.
Задвижки предназначены для установки в качестве запорного устройства на трубопроводах.
Присоединение задвижки чугунной к трубопроводу – фланцевое.
Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.
Вид управления – электрический привод. Присоединение муфта кулачковая.
Задвижки устанавливаются в положении приводом вверх.
Рабочая среда – вода, пар.
Температура рабочей среды не более +225 гр.С.
Рабочая среда подается с любой стороны задвижки.
Герметичность затвора соответствует классу «D» по ГОСТ 9544.
Материал: – корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
– уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.
Уплотнение по шпинделю – сальниковое (кольца ТРГ).
Уплотнение между корпусом и крышкой – паронит.
Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150.
Задвижки соответствуют требованиям ГОСТ 5762 и ТУ 3721-001-00324292-2011.
Полный средний срок службы не менее 10 лет.
