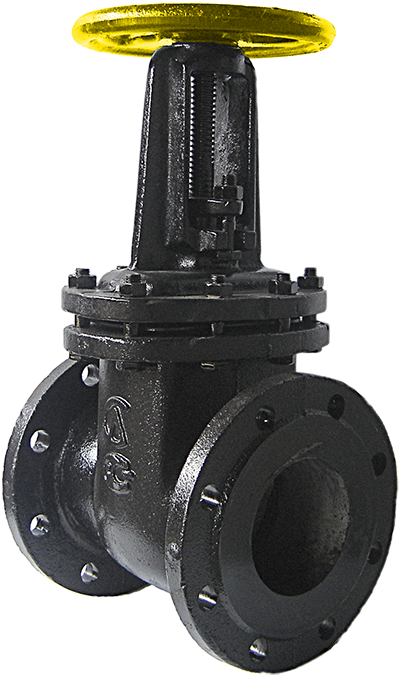

Задвижка чугунная 30ч7бк

30ч7бк задвижка параллельная чугунная

DN 50-300 PN=0,6 МПа

Габаритные и присоединительные размеры

DN	Размеры, мм	Масса, кг не более
D	D1	D2	L	H	d	n	A	B
50	125х125	125	102	180	245	18	4	310	125	14
80	150х150	160	133	210	310	18	4	385	172	21
100	215	180	158	230	380	18	8	485	214	33
125	245	210	184	255	430	18	8	550	248	44
150	280	240	212	280	500	22	8	640	284	60
200	335	295	268	330	650	22	8	820	360	99
250	390	350	320	450	740	22	12	945	452	170
300	440	400	370	500	925	22	12	1155	516	250

Тип задвижки – параллельная с выдвижным шпинделем.
Задвижка предназначена для установки в качестве запорного устройства на трубопроводах низкого давления.
Присоединение задвижки к трубопроводу – фланцевое.
Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.
Установочное положение задвижки любое, кроме положения – маховиком вниз.
Вид управления – ручной привод.
Рабочая среда – природный и топливный газ, воздух.
Температура рабочей среды не более +100 гр.С.
Рабочая среда подается с любой стороны задвижки.
Герметичность затвора соответствует классу «А» по ГОСТ 9544.
Материал: – корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
– уплотнительных поверхностей – серый чугун СЧ 20 ГОСТ 1412.
Уплотнение по шпинделю – сальниковое (кольца ТРГ).
Уплотнение между корпусом и крышкой – паронит.
Климатическое исполнение – У2 по ГОСТ 15150.
Задвижки соответствуют требованиям ГОСТ 5762 и ТУ 3721-001-00324292-2011.
Полный средний срок службы не менее 10 лет.
