Задвижка чугунная 30ч6нж

30ч6нж задвижка чугунная параллельная

DN 50-150 PN = 1,0 МПа – 1,6 МПа

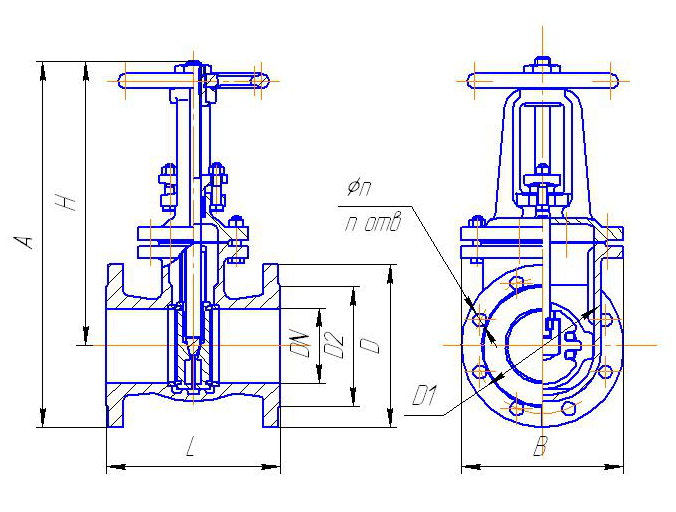

Габаритные и присоединительные размеры

DN	Размеры, мм	Масса, кг не более
D	D1	D2	L	H	d	n	A	B
50	125х125	125	102	180	245	18	4	310	125	11,5
80	150х150	160	133	210	310	18	4	385	172	19
100	215	180	158	230	380	18	8	485	214	30,5
150	280	240	212	280	500	22	8	640	284	58

Тип задвижки – параллельная двухдисковая с выдвижным шпинделем.
Задвижки предназначены для установки в качестве запорного устройства на трубопроводах.
Присоединение задвижки к трубопроводу – фланцевое.
Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.
Установочное положение задвижки любое, кроме положения – маховиком вниз.
Вид управления – ручной привод.
Рабочая среда – вода, пар.
Температура рабочей среды не более: +225 град С
Рабочая среда подается с любой стороны задвижки.
Герметичность затвора соответствует классу «D» по ГОСТ 54808.
Материал:- корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
– уплотнительных поверхностей – сталь 12Х18Н10Т.
Уплотнение по шпинделю – сальниковое (кольца ТРГ).
Уплотнение между корпусом и крышкой – паронит.
Климатическое исполнение – У2; УХЛ4 по ГОСТ 15150.
Задвижки соответствуют требованиям ГОСТ 5762.
Полный средний срок службы не менее 10 лет.
Задвижки изготавливаются на давление до 16 атмосфер (16 МПа)
