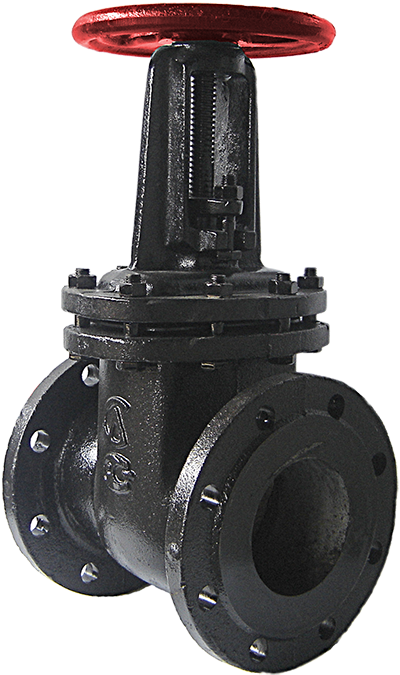

Задвижка чугунная 30ч6бр

30ч6бр задвижка чугунная параллельная

DN 50-200 PN=1,0 МПа; 1,6 МПа DN 250, 300 PN=1,0 МПа

Габаритные и присоединительные размеры

DN	Размеры, мм	Масса, кг не более
D	D1	D2	L	H	d	n	A	B
50	125х125	125	102	180	245	18	4	310	125	11,5
80	150х150	160	133	210	310	18	4	385	172	19
100	215	180	158	230	380	18	8	485	214	30,5
125	245	210	184	255	430	18	8	550	248	42
150	280	240	212	280	500	22	8	640	284	58
200	335	295	268	330	650	22	8/12*	820	360	99
250	405	355	320	450	740	26	12	945	420	185
300	460	410	370	500	925	26	12	1155	516	270

* -п=12 для Рр 1,6МПа (оговаривается при заказе)

Тип задвижки – параллельная с выдвижным шпинделем.
Присоединение задвижки к трубопроводу – фланцевое.
Присоединительные фланцы по ГОСТ 12817 с уплотнительными поверхностями исполнения I, ряд 2 по ГОСТ 12815.
Установочное положение любое, кроме положения – маховиком вниз.
Вид управления задвижки чугунной – ручной привод.
Рабочая среда – вода, пар.
Температура рабочей среды не более +225 гр.С.
Рабочая среда подается с любой стороны задвижки.
Герметичность затвора соответствует классу «D» по ГОСТ 9544.
Материал: – корпусных деталей – серый чугун СЧ 20 ГОСТ 1412;
– уплотнительных поверхностей – латунь ЛС-59 ГОСТ 15527.
Уплотнение по шпинделю – сальниковое (кольца ТРГ).
Уплотнение между корпусом и крышкой – паронит.
Климатическое исполнение – У2, УХЛ4 по ГОСТ 15150.
Задвижки соответствуют требованиям ГОСТ 5762и ТУ 3721-001-00324292-2011.
Полный средний срок службы не менее 10 лет.
Задвижки изготавливаются на давление до 16 атмосфер (1,6 МПа)
