ВЕРСИЯ С ПЕРЕКЛЮЧАТЕЛЯМИ EZ SWITCH, ДЛЯ ЗАПОРНОЙ АРМАТУРЫ
<<< назад

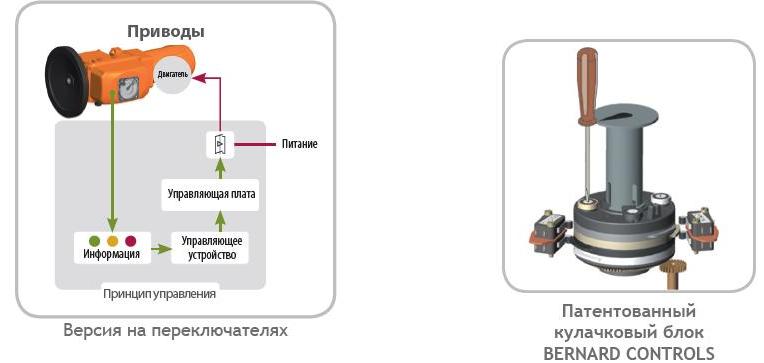

При таком исполнении логика и органы управления определяются заказчиком и располагаются в отдельном щите.
Вся информация от датчиов привода (концевых выключателей, ограничителей момента, защиты от перегрева, обратный сигнал о положении и т.д.) обрабатывается внешней системой автоматизации. Реверсивный силовой пускатель также располагается в отдельном шкафу.
При необходимости отрегулировать концевые выключатели, патентованный кулачковый блок компании BERNARD CONTROLS позволяет легко и быстро выставить требуемое положение кулачков с помощью обычной плоской отвертки. Все кулачки регулируются отдельно и независимо друг от друга. После настройки кулачки автоматически блокируются каждый в своем положении и не реагируют на вибрацию.
Общая спецификация
| Общие сведения: | В состав электроприводов EZ входит двигатель типа TENV*, редукторная пара, ручной дублер, концевые выключатели, и моментные (кроме EZ4 – EZ15), а также выходная съемная втулка (глухая в стандартном исполнении) |
| Редуктор: | Редукторная пара является самозапирающейся; смазка рассчитана на весь срок службы изделия |
| Износостойкость: | •EZ4-EZ60: 20 000 циклов (отрыть/закрыть) / 300 000 пусков (в режиме позиционирования) |
| •EZ100-EZ1000: 10 000 циклов (отрыть/закрыть) / 200 000 пусков (в режиме позиционирования) | |
| Тестирование проведено в соответствии с нормативом EN15714-2 для классов А и В | |
| Корпус: | •Корпус привода выполнен из алюминия; катафорезное покрытие и эпоксидная краска RAL 1017 |
| •IP67 / NEMA 4 | |
| Конструкция двигателя: | •Одно- либо трехфазный, короткозамкнутый, полностью закрытого типа, изоляция класса F, интегрированная защита от перегрева |
| •Двухпроводный двигатель постоянного тока полностью закрытого типа; изоляция класса F | |
| Режим работы двигателя: | •S4-25% по норме CEI 60034-1. 360 включений в час при пиковой нагрузке |
| Рабочая температура: | -20…+60С, -40…+60С |
| Электрические разъемы: | Клеммная колодка для питающих и управляющих проводов. Внутренняя клемма заземления |
| Соответствие директивам и стандартам: | Электроприводы соответствуют директивам: СЕ 2004/108/ЕС, 2006/95/ЕС и стандартам EN 61000-6-4, EN 61000-6-2, EN 60034-1 и EN 60529. |
| Прочие сертификаты: | •Продукция, сертифицированная по стандарту CSA для Канады и США |
| •Сертификат соответствия таможенного союза № ТС RU C-FR.AE44.B.00491 для Казахстана, Белоруссии и Российской Федерации. |
*Полностью закрытый невентилируемый электродвигатель
Спецификация электроприводов типа EZ SWITCH
| Отображение положения | Механический указатель положения |
| Кабельные вводы | М20 – 2 шт., закрытые заглушки |
| Антиконденсатная защита | Нагревательное сопротивление |
| Блок концевых выключателей | Кулачковый блок с 4 микровыключателями типа SPDT; 250В пер. тока, 16 А / 48В пост. тока -2,5 А макс. (активная нагрузка) |
| Система ограничения крутящего момента | •Система ограничения момента срабатывает от контакта малой длительности (кроме EZ4-EZ15) |
| •2 контакта микровыключателя типа SPDT в стандартном исполнении; 250В пер. ток -16А / 48В пост. тока -2,5 А макс. (активная нагрузка) | |
| Дистанционная индикация положения (опционально) | •Потенциометр 1 000 Ом, 0.3 Вт -токовый скользящий контакт = макс. 1 мА. |
| •Токовый датчик "ТАМ" : 4-20 мА (12, 24 или 32В пост. тока). Максимально допустимая нагрузка наружного тока : 150, 750 или 1050 Ом |
