Версия EZ LOGIC, для запорной арматуры и арматуры с функцией позиционирования
<<< назад
Электроприводы EZ применяются также с интегрированным модулем управления для обеспечения расширенных функций управления и улучшения удобства использования:
•Простая настройка: без вскрытия корпуса обеспечивается кнопками и меню на местном дисплее,
•Усовершенствованный и компактный модуль интегрированной электроники.

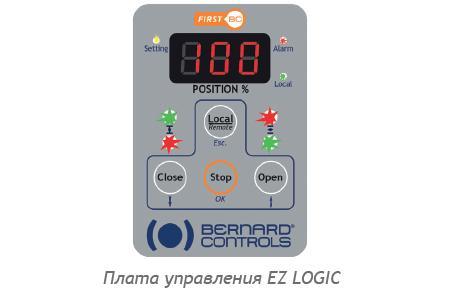

•Местные команды управления с помощью 4 кнопок и отображения на 7-сегментном дисплее, с указанием положения в процентах от полного открытия,

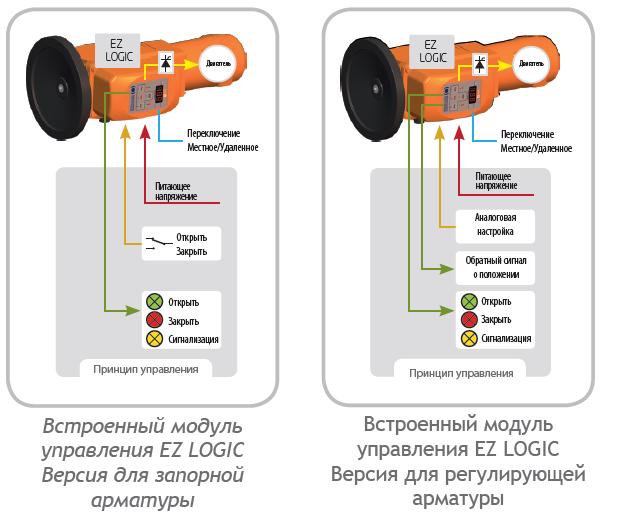

BERNARD CONTROLS предлагает приводы EZ LOGIC для запорной арматуры, либо арматуры с функцией позиционирования, для обеспечения точного позиционирования (погрешность менее 2%) с передачей обратного сигнала о положении.
Общая спецификация
| Общие сведения: | В состав электроприводов EZ входит двигатель типа TENV*, редукторная пара, ручной дублер, концевые выключатели, и моментные (кроме EZ4 – EZ15), а также выходная съемная втулка (глухая в стандартном исполнении) |
| Редуктор: | Редукторная пара является самозапирающейся; смазка рассчитана на весь срок службы изделия |
| Износостойкость: | •EZ4-EZ60: 20 000 циклов (отрыть/закрыть) / 300 000 пусков (в режиме позиционирования) |
| •EZ100-EZ1000: 10 000 циклов (отрыть/закрыть) / 200 000 пусков (в режиме позиционирования) | |
| Тестирование проведено в соответствии с нормативом EN15714-2 для классов А и В | |
| Корпус: | •Корпус привода выполнен из алюминия; катафорезное покрытие и эпоксидная краска RAL 1017 |
| •IP67 / NEMA 4 | |
| Конструкция двигателя: | •Одно- либо трехфазный, короткозамкнутый, полностью закрытого типа, изоляция класса F, интегрированная защита от перегрева |
| •Двухпроводный двигатель постоянного тока полностью закрытого типа; изоляция класса F | |
| Режим работы двигателя: | •S4-25% по норме CEI 60034-1. 360 включений в час при пиковой нагрузке |
| Рабочая температура: | -20…+60С, -40…+60С |
| Электрические разъемы: | Клеммная колодка для питающих и управляющих проводов. Внутренняя клемма заземления |
| Соответствие директивам и стандартам: | Электроприводы соответствуют директивам: СЕ 2004/108/ЕС, 2006/95/ЕС и стандартам EN 61000-6-4, EN 61000-6-2, EN 60034-1 и EN 60529. |
| Прочие сертификаты: | •Продукция, сертифицированная по стандарту CSA для Канады и США |
| •Сертификат соответствия таможенного союза № ТС RU C-FR.AE44.B.00491 для Казахстана, Белоруссии и Российской Федерации. |
*Полностью закрытый невентилируемый электродвигатель
Спецификация электроприводов типа EZ LOGIC
| Режим функционирования: | Запорный, либо позиционирование: Погрешность менее 2% |
| Настройка и ввод в эксплуатацию: | •Непроникающая настройка |
| •Настройка упрощена, благодаря наличию кнопок и отражающемся на дисплее меню | |
| Кабельные вводы: | М20 – 3 шт., закрытые заглушки |
| Антиконденсатная защита: | Находится на плате питания |
| Электропитание двигателя: | Бесконтактное твердотельное реле (для любого напряжения питания) |
| Встроенные предохранители: | •Защита плавкими предохранителями |
| -Первичная обмотка трансформатора: один предохранитель (замене не подлежит) | |
| -Вторичная обмотка трансформатора: по одному предохранителю на каждый выход. | |
| •Автоматическая коррекция фаз (только при трехфазном питании) | |
| •Защита от вращения в неправильном направлении | |
| •Сообщение об ошибках (местное и удаленное) | |
| •Защита от заклинивания | |
| •Защита ограничением кр. момента (начиная с EZ25 и выше) | |
| •Запрещение местного управления с помощью местной команды | |
| Удаленное управление (запорный режим): | •Изолирование при помощи оптоэлектронных пар |
| •Напряжением: от 10В до 250В пост./перем. тока | |
| •Сухими контактами (используют внутреннее питание на плате EZ Logic) | |
| •Максимальная продолжительность импульса: 100 мс | |
| •Время перемены направления вращения: 300 мс | |
| Управление через аналоговые входы (режим позиционирования) : | Входной сигнал и сигнал о положении полностью изолированы |
| Стандартно используется сигнал 4-20 мА | |
| По запросу – входной сигнал 0-20 мА | |
| Аналоговые входы: | По запросу – входной сигнал 0-10 В |
| По силе тока: полное сопротивление 160 Oм | |
| По напряжению: полное сопротивление 4 кOм | |
| Местное управление: | 4 кнопки: селектор «Местное/Удаленное»; кнопки «Открыть», «Закрыть», «Стоп» |
| Реле отображения | •1 реле с самоблокировкой*: открыто |
| положения: | •1 реле с самоблокировкой*: закрыто |
| •Настройка переключателя: «нормально открытый» | |
| •Минимальная сила тока : от 10 мA при 5 В | |
| •Максимальная сила тока: от 5 A при 250 В пер. тока или 5 A при 30 В пост. тока (активная нагрузка) | |
| * Реле с функцией самоблокировки позволяет при потере напряжения сохранять текущее положение запорного органа. | |
| Сигнальные реле: | •Минимальная сила тока : от 10 мA при 5 В |
| •Максимальная сила тока: от 5 A при 250 В пер. тока или 5 A при 30 В пост. тока (активная нагрузка) | |
| Сообщение о неисправностях | |
| •Потеря напряжения, либо перегорел предохранитель | |
| •Потеря фазы (только при трехфазном питании) | |
| •Перегрев двигателя | |
| •Превышен максимальный крутящий момент (для EZ25 – EZ 1000): в обоих направлениях | |
| •Застопорился двигатель | |
| •Поступила местная команда при нахождении в режиме «Местное управления» | |
| •Потеря входящего сигнала 4-20 мА (при использовании с позиционером на 4-20 мА) | |
| Местное оповещение: | •Светодиодные индикаторы |
| -Настройка (светодиод желтого цвета): Вкл (ON) в режиме настройки | |
| -Неисправность (светодиод красного цвета): Вкл (ON) при появлении сообщения о неисправности | |
| -Местное (светодиод зеленого цвета): Вкл (ON) в режиме «Местное управление» | |
| -Открыто (настраивается на светодиод красного или зеленого цвета): Вкл (ON) при достижении положения «Открыто». Мигает при выполнении операции. | |
| -Закрыто (настраивается на светодиод зеленого или красного цвета): Вкл (ON) при достижении положения «Закрыто». Мигает при выполнении операции. | |
| •Меню и положение: отображается на 7-сегментном дисплее | |
| Аналоговые сигналы в режиме позиционирования: | •Сигнал от внешнего источника пост. тока (12-30В пост. тока) |
| •Выходной сигнал: 4-20 мА при входном сигнале 4-20 мА | |
| •Выходной сигнал: 0-20 мА при входном сигнале 0-20 мА | |
| •Выходной сигнал: 0-20 мА (0-10В при использовании наружного резистора 500 Ом) при входном сигнале 0-10 В | |
| Максимальное полное сопротивление: | |
| Максимально допустимое полное сопротивление составляет 750 Ом при 24В пост. тока (без резистора 500 Ом) |
