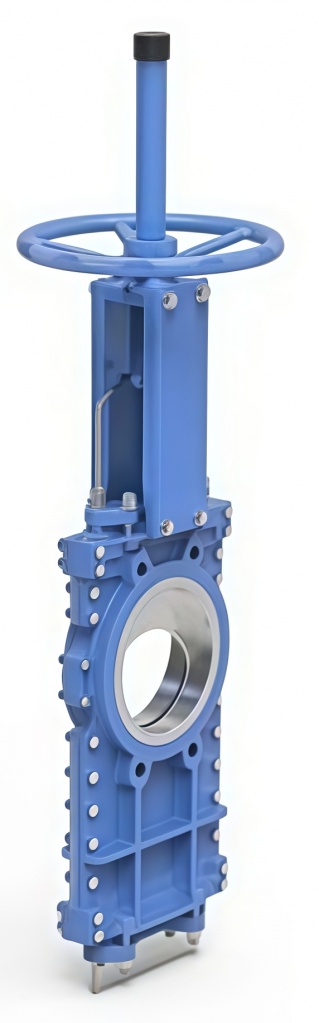

PMR-FF

Идеально подходят для целлюлозно-бумажного производства, т.к. конструкция ножа исключает образование отложений на поверхности уплотнений и в нижней части корпуса.

Применение: Подходит для жидкостей с содержанием твердых частиц во взвешенном состоянии до 20%.

Направление потока среды: Двунаправленное.

Рабочие среды:

Целлюлоза, шлам высокой концентрации, древесная масса, макулатура, порошки, зола, сыпучие и твердые среды, спиртные напитки.

Отрасли применения:

– целлюлозно-бумажная промышленность;
– горнодобывающая промышленность;
– перекачка сточных вод
– на элеваторах;
– очистные сооружения, канализационные сети;
– пищевая промышленность;
– транспортировка сыпучих продуктов.

Температура окружающей среды: -60 гр.С до +50 гр.С
Температура рабочей среды: -60 гр.С до +250 гр.С

Технические характеристики

Диаметр: 50-1200 мм
Давление: 2-10 кгс/см2 (в зависимости от DN).
Герметичность: Класс «А», «В», «С» ГОСТ Р 54808-2011

Привод: Штурвал, редуктор, рычаг, пневмопривод, электропривод, гидропривод.

Материальное исполнение

Корпус: GGG40, WCB, CF8M, CF8.

Нож: SS304, SS316.

Седловое уплотнение: мягкое эластомерное уплотнение – EPDM, NBR, FKM, Viton, PTFE, NR (natural rubber); уплотнение – металл по металлу (с допустимой протечкой по воде до 1,5% от потока).

Возможно применение других материалов в соответствие с вашим запросом.

Эксплуатационные характеристики

Проходной нож со сквозным отверстием.

Особенности конструкции

1. Корпус состоит из двух частей, соединенных болтами
2. Полнопроходная конструкция корпуса
3. Шток выдвижной.
4. Межфланцевый корпус с резьбовыми отверстиями. Ответные фланцы – по ГОСТ 33259-15, тип 01 или 11, исполнение B.
4. Возможна установка и автоматизация различных видов приводов и исполнительных механизмов: редуктор, рычаг, пневмопривод, электропривод, гидропривод.

Эксплуатационные преимущества

1. Удлиненный нож проходит в нижнюю часть корпуса через двойную систему сальников, обеспечивая герметичность между корпусом и ножом, а также с окружающей средой.
2. Проходное отверстие ножа обеспечивает в открытом положении свободной проход потока, а в закрытом положении – полное закрытие задвижки без образования застойных зон скопления продукта.
3. Замена набивки сальника без снятия задвижки с трубопровода.

ОПЦИИ:

– концевые выключатели
– удлинитель штока
– рычаг
– указатель положения
– позиционер

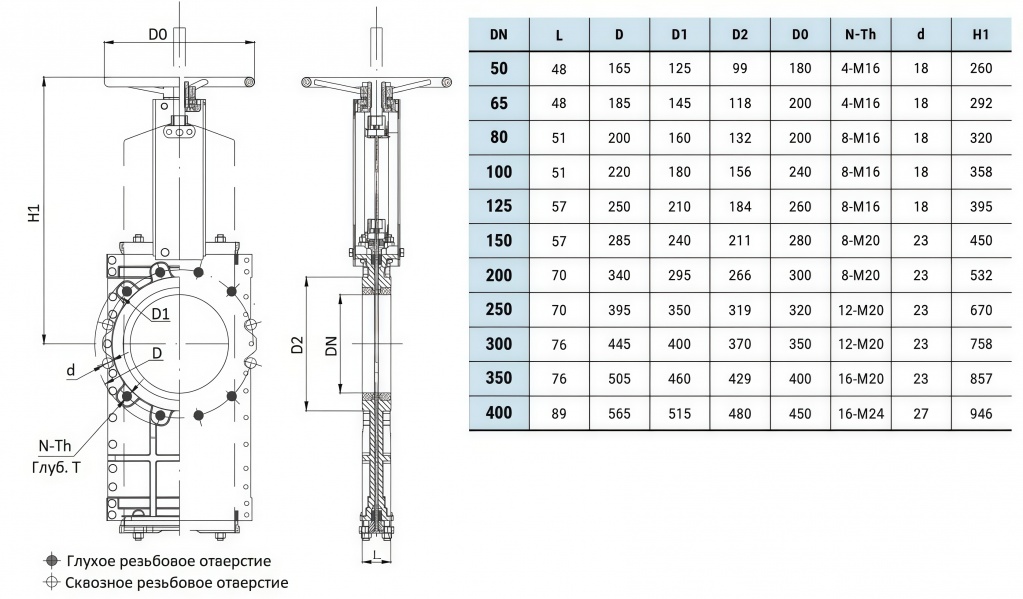

Габаритные размеры

* Чертежи и габаритные размеры для DN 450-1200 мм предоставляются по запросу.
