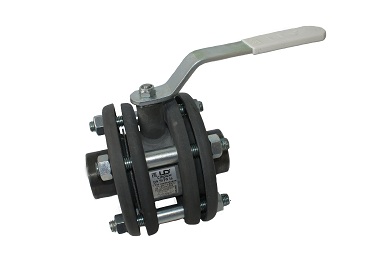

Краны шаровые с покрытием АЛЮЦИЛД

<<< назад

Корпус: 12Х18Н10Т исп. 01;
сталь 20 – оцинкованная исп. 02; 09Г2С исп. 03

Шар: 12Х18Н10Т, AISI 304 (08Х18Н10) исп. 01; AISI 304 (08Х18Н10), AISI 409 (08Х13) исп. 02-03
Шток: 12Х18Н10Т исп. 01; 20Х13 исп. 02-03
Уплотнение штока: ФСИ фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: Фторопласт Ф4 (PTFE, Teflon)
Седло: Фторопласт Ф4К20
Пружина: AISI 304 (08Х18Н10), AISI 321 (08Х18Н10Т)
Прокладка: Фторопласт Ф4

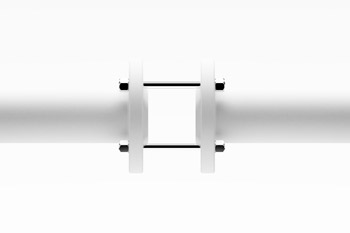

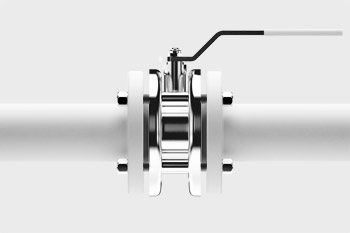

Установка: Межфланцевая. Присоединительные размеры по ГОСТ 12815

Материалы для монтажа:
Фланец (ГОСТ 12820, 12821): 2 шт
Прокладка (Паронит или иной материал): 2 шт
Шпилька М16: 4/8 шт
Гайка М16: 8/16 шт

Основные технические характеристики

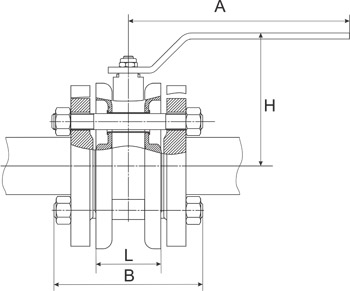

DN PN Код A H B n отв L Вес, кг.
32 16 LD Стриж 032.016.02.Zn 160 105 140 4 52 1,7
40 16 LD Стриж 040.016.02.Zn 217 116 145 4 67 2,5
40 16 LD Стриж 040.016.02.Zn 217 116 145 4 67 2,5
50 16 LD Стриж 050.016.02.Zn 217 123 160 4 75 3,5
65 16 LD Стриж 065.016.02.Zn 217 156 180 4 92 5
80 16 LD Стриж 080.016.02.Zn 315 156 180 4 92 5,5
100 16 LD Стриж 100.016.02.Zn 315 165 200 8 110 7,5

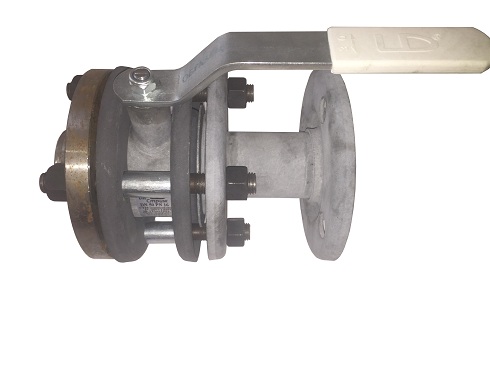

Доборная вставка "под задвижку"


Основные технические характеристики

DN PN Код n отв L общая Вес, кг.
40 16 Доборная вставка LD Стриж 040.016.02.Zn 4 165 1
50 16 Доборная вставка LD Стриж 050.016.02.Zn 4 180 1
65 16 Доборная вставка LD Стриж 065.016.02.Zn 4 200 1,2
80 16 Доборная вставка LD Стриж 080.016.02.Zn 4 210 1,5
100 16 Доборная вставка LD Стриж 100.016.02.Zn 8 230 1,7

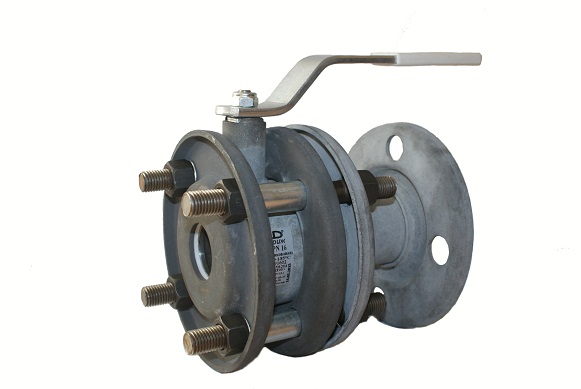

Монтажный комплект


Основные технические характеристики

DN PN Код n отв L общая* Вес, кг.
40 16 Монтажный комплект LD Стриж 040.016.02.Zn 4 165 (180) 1
50 16 Монтажный комплект LD Стриж 050.016.02.Zn 4 180 (190) 1
65 16 Монтажный комплект LD Стриж 065.016.02.Zn 4 200 (220) 1,2
80 16 Монтажный комплект LD Стриж 080.016.02.Zn 4 210 1,5
100 16 Монтажный комплект LD Стриж 100.016.02.Zn 8 230 1,7

* Размеры в скобках приведены для кранов с полным проходом.

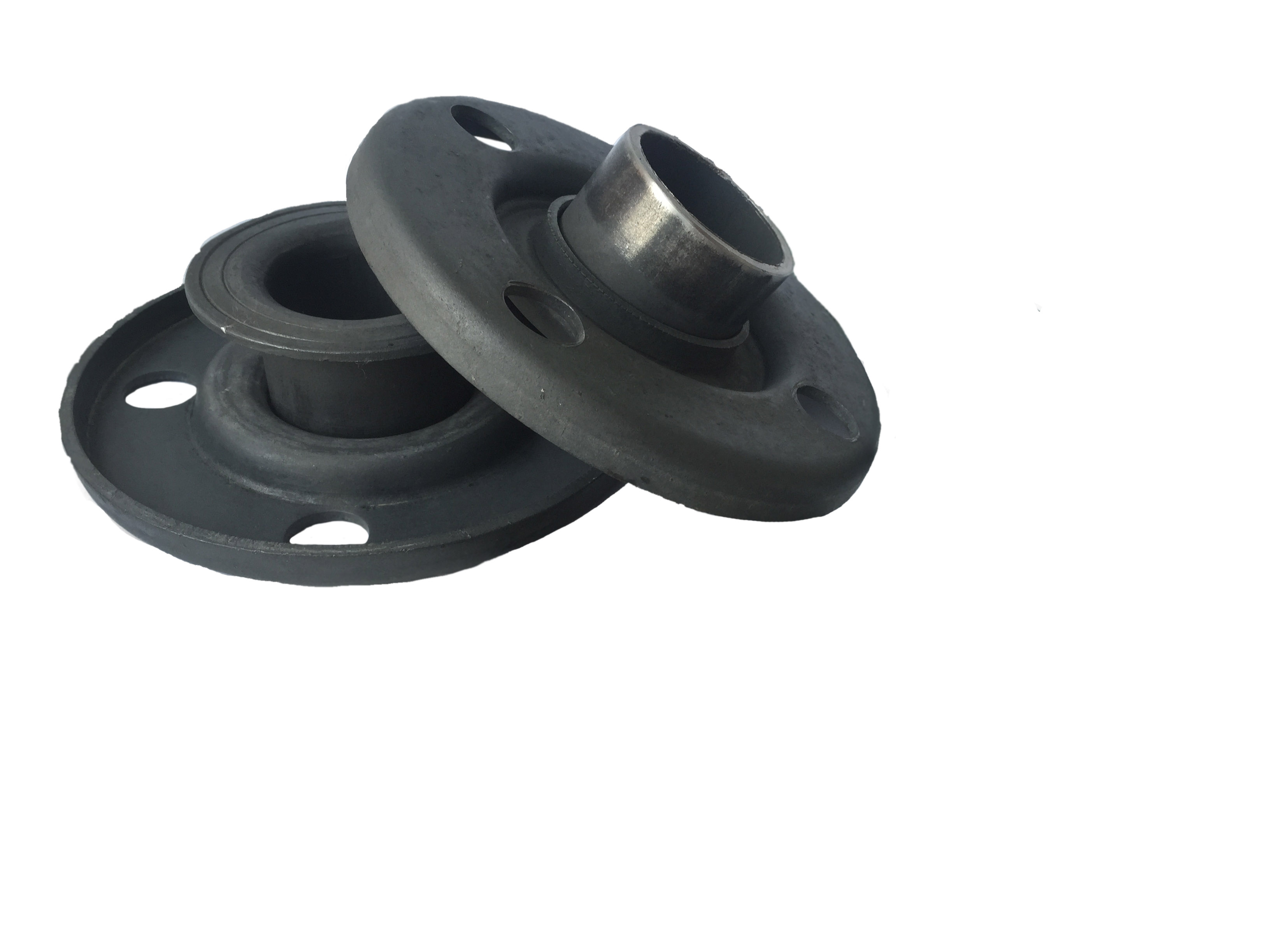

Монтажный комплект МК LD Стриж поставляется в 2-х вариантах: Плюс и Стандарт

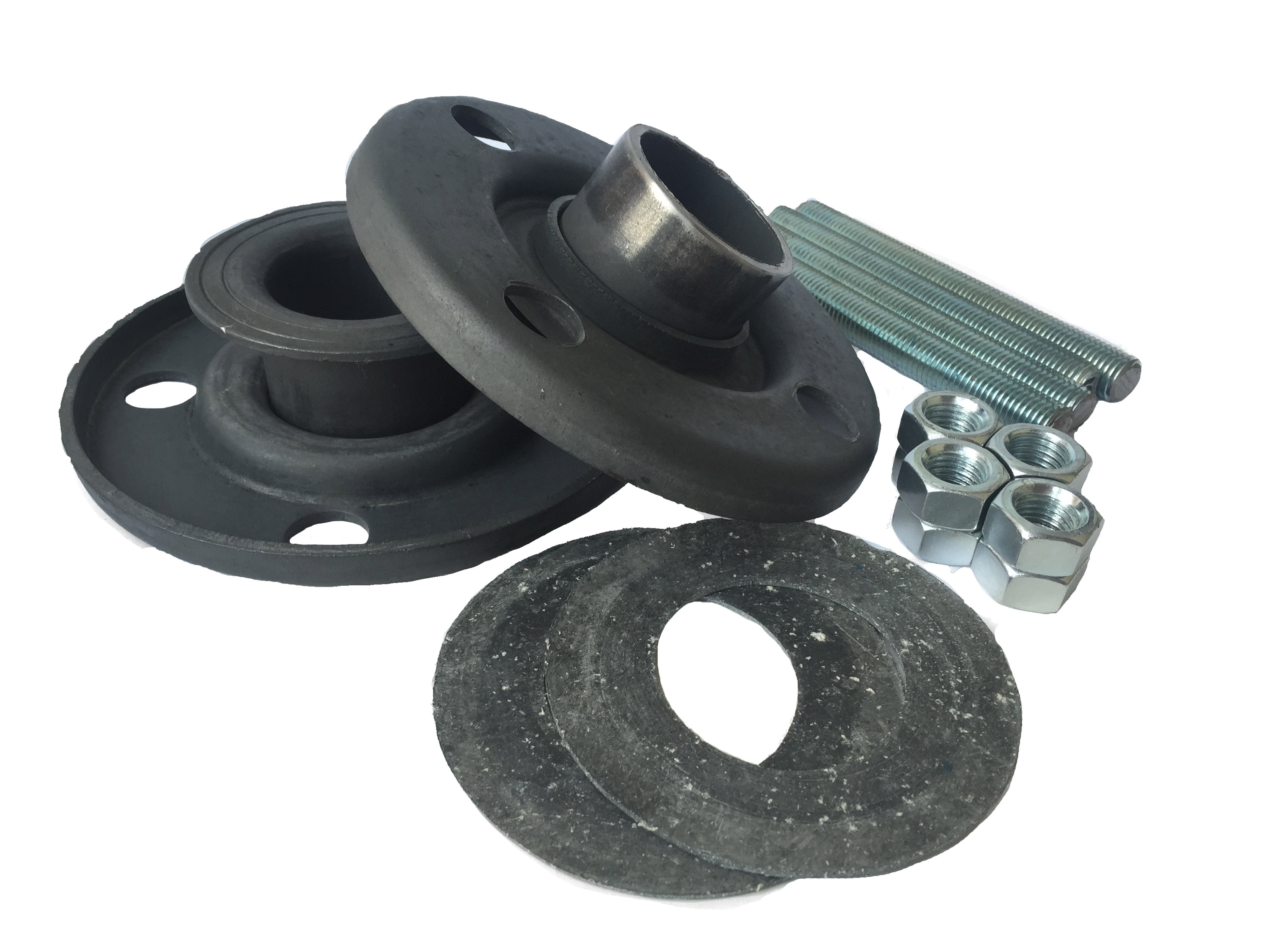

Состав МК LD Стриж Плюс:

  • Фланец – 2
  • Раструб – 2
  • Прокладка паронит – 2
  • Шпилька М16 – 4/8
  • Гайка М16 – 4/8

Состав МК LD Стриж Стандарт:

  • Фланец – 2
  • Раструб – 2
