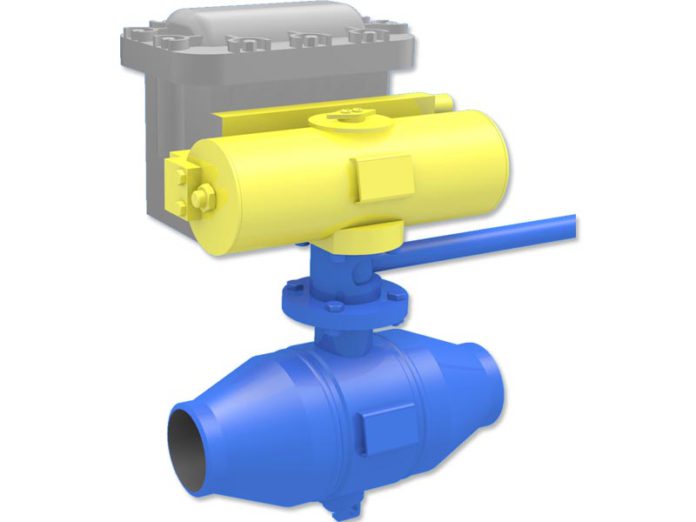

Краны шаровые с пневмоприводами
| Технические характеристики кранов под приварку с пневмоприводами | |
| Рабочая среда | Природный газ, жидкие и газообразные нефтепродукты, |
| воду, среды по отношению, к которым применяемые | |
| материалы коррозийно-стойкие | |
| Условное давление, МПа /Атм/ | 6,3-16,0 (63-160) |
| Тип управления | Дистанционный, местный, ручной дублер |
| Узел управления | ЭПУУ-7-7 , ЭПУУ-7-8, ЭПУУ-7-9, ЭПУУ-8-4, ЭПУУ-8-5 |
| (ООО «Калининградгазавтоматика») | |
| Взрывозащита | 1ExdIIAT3 |
| Номинальное давлениеавление | 10,0 (100) или 16,0 (160) в зависимости от ЭПУУ |
| управляющего газа, МПа /Атм/ | |
| Напряжение управления, В | 24B, 110B, 220B — в зависимости от ЭПУУ |
| Температура рабочей среды | от -40°С (-61°С) до +200°С (*верхняя граница-кратковременно) |
| Герметичность затвора | класс А ГОСТ 9544 — 83 |
| Климатическое исполнение | УХЛ1 (ХЛ1) ГОСТ 15150 — 69 |
| Направление движения | любое |
| рабочей среды | |
| Срок службы, лет | 30 |

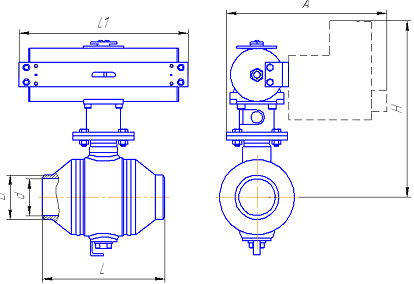

| Обозначение крана с приводом | Номинальный | DN | A, мм | L, мм | L1, мм | Н, мм | d, мм | D, мм |
| момент привода, Нм | ||||||||
| ЯГТ 50ПЦ.А.00.00 Б с приводом | 350 при PN 8,0 МПа | 50 | 305 | 190 | 300 | 307 | 47 | 57 |
| ЯГТ 50ПП.А.350.00 Б | ||||||||
| ЯГТ 65ПЦ.А.00.00 Б с приводом | 350 при PN 8,0 МПа | 65 | 305 | 230 | 300 | 345 | 62 | 77 |
| ЯГТ 50ПП.А.350.00 Б | ||||||||
| ЯГТ 80ПЦ.А.00.00 Б с приводом | 700 при PN 8,0 МПа | 80 | 330 | 250 | 345 | 358 | 75 | 90 |
| ЯГТ 100ПП.А.700.00 Б | ||||||||
| ЯГТ 100ПЦ.А.00.00 Б с приводом | 700 при PN 8,0 МПа | 100 | 330 | 256 | 345 | 368 | 92 | 110 |
| ЯГТ 100ПП.А.700.00 Б |
А-номинальное давление в кг/см2, Б-климатическое исполнение.
