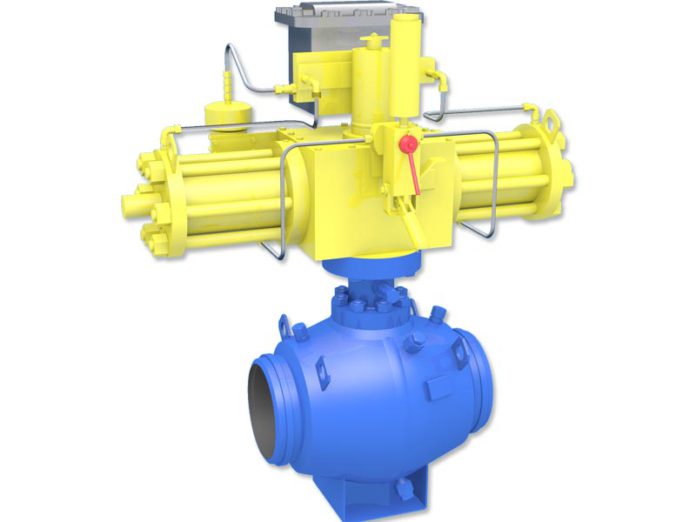

Краны шаровые с пневмогидроприводами
| Технические характеристики шаровых кранов DN 150-200 под приварку | |
| цельносварных с пневмогидроприводом: | |
| Рабочая среда | Природный газ, жидкие и газообразные нефтепродукты, воду, среды по отношению, к которым применяемые материалы коррозийно-стойкие. |
| Условное давление, МПа (Атм) | 6,3-16,0 (63-160) |
| Тип управления | Дистанционный, местный, ручной дублер |
| Узел управления | ЭПУУ-6-2, ЭПУУ-6-3, ЭПУУ-8-4 или ЭПУУ-8-5 (ООО «Калининградгазавтоматика») |
| Взрывозащита | 1ExdIIAT3 |
| Номинальное давление управляющего газа, МПа (Атм) | 10,0 (100) или 16,0 (160) в зависимости от ЭПУУ |
| Напряжение управления, В | 24 или 110 в зависимости от ЭПУУ |
| Температура рабочей среды | от -40°С (-61°С) до +200°С (*верхняя граница — кратковременно) |
| Герметичность затвора | класс А ГОСТ 9544 — 83 |
| Климатическое исполнение | УХЛ1 (ХЛ1) ГОСТ 15150 — 69 |
| Направление движения рабочей среды | любое |
| Срок службы, лет | 30 |

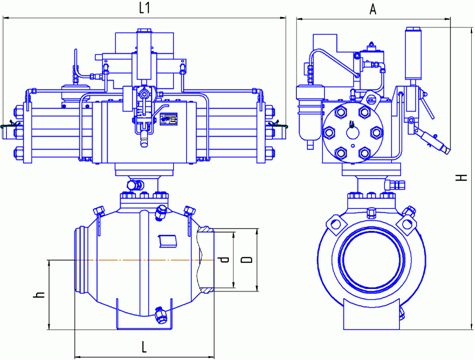

| Обозначение крана с приводом | Номинальный момент привода, Нм | DN, мм | A, мм | L, мм | L1, мм | H, мм | d, мм | D, мм |
| ЯГТ 150ПЦ.А.00.00 Б с приводом | 3000 при PN 16,0 МПа< | 150 | 890 | 420 | 774 | 935 | 144 | 169 |
| ЯГТ 150ПГП.А.3000.00 Б |

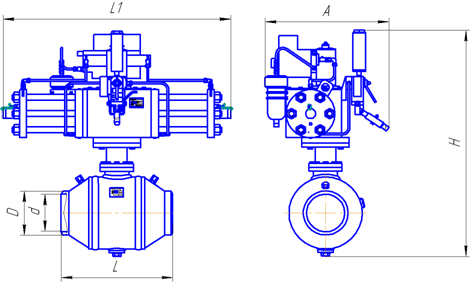

| Обозначение крана с приводом | Номинальный | DN | A, мм | L, мм | L1, мм | H, мм | d, мм | D, мм |
| момент привода,Нм | ||||||||
| ЯГТ 200ПЦ.А.00.00 Б с приводом | 6000 при PN 8,0 МПа | 200 | 1020 | 500 | 1014 | 1086 | 200 | 225 |
| ЯГТ 200ПГП.А.6000.00 Б |
А-номинальное давление в кг/см2, Б-климатическое исполнение.
