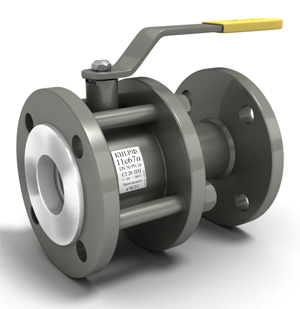

Краны шаровые разборные 11С67П из стали 20

<<< назад

Рабочие условия
Рабочая среда: природный газ, сжиженные углеводородные газы, неагрессивные газообразные среды, нефтепродукты, горюче-смазочные материалы и жидкости без содержания абразивных примесей.
Рабочее давление: до1,6МПа
Температура рабочей среды: от – 60 °С до + 200°С (в зависимост и от климатического исполнения)
Температура окружающей среды: от – 60 °С до +80°С (в зависимости от климатического исполнения)
Управление
Управление Шаровым краном 11С67П можно осуществлять с помощью рукоятки, редуктора, пневмопривода, электропривода.
Испытания
На испытательных стендах согласно ГОСТ 9544 «Арматура трубопроводная запорная. Нормы герметичности затворов»:
Воздухом Рпр 6кг/см2 при t +20 C°.
Напрочность и плотность водой 24кгс/см2.
Диагностика сварных швов методами неразрушающего контроля

Краны шаровые разборные 11С67П из стали 20 фланцевые полнопроходные

DN	РN	Обозначение по каталогу	Проходной d мм.	Стр.дл., L мм.
25	16	11с67п Ду25 Ру16 / КШРФ.025.016	25	127
32	16	11с67п Ду32 Ру16 / КШРФ.032.016	32	140
40	16	11с67п Ду40 Ру16 / КШРФ.040.016	40	165
50	16	11с67п Ду50 Ру16 / КШРФ.050.016	50	180
80	16	11с67п Ду80 Ру16 / КШРФ.080.016	80	210
100	16	11с67п Ду100 Ру16 / КШРФ.100.016	100	230
125	16	11с67п Ду125 Ру16 / КШРФ.125.016	125	255
150	16	11с67п Ду150 Ру16 / КШРФ.150.016	150	280

Краны шаровые разборные 11С67П из стали 20 фланцевые стандартнопроходные

DN	РN	Обозначение по каталогу	Проходной d мм.	Стр.дл., L мм.
65	16	11с67п Ду65 Ру16 / КШРФ.065/050.016	50	200
100	16	11с67п Ду100 Ру16 / КШРФ.100/080.016	100	230
150	16	11с67п Ду150 Ру16 / КШРФ.150/125.016	125	280
200	16	11с67п Ду200 Ру16 / КШРФ.200/150.016	150	330
