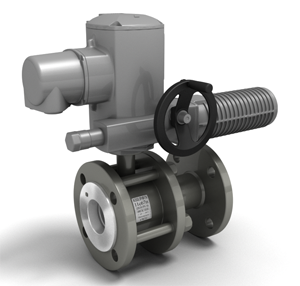

Краны шаровые разборные 11С67П из стали 20 с редуктором под электропривод

<<< назад

Рабочие условия
Рабочая среда: природный газ, сжиженные углеводородные газы, неагрессивные газообразные среды, нефтепродукты, горюче-смазочные материалы и жидкости без содержания абразивных примесей.
Рабочее давление: до1,6МПа
Температура рабочей среды: от – 60 °С до + 200°С (в зависимост и от климатического исполнения)
Температура окружающей среды: от – 60 °С до + 80°С (в зависимости от климатического исполнения)
Управление
Управление Шаровым краном 11С67П можно осуществлять с помощью рукоятки, редуктора, пневмопривода, электропривода.
Испытания
На испытательных стендах согласно ГОСТ 9544 «Арматура трубопроводная запорная. Нормы герметичности затворов»:
Воздухом Рпр 6кг/см2 при t +20 C°.
Напрочность и плотность водой 24кгс/см2.
Диагностика сварных швов методами неразрушающего контроля

Краны шаровые разборные 11С67П из стали 20 фланцевые под электропривод полнопроходные

DN РN Обозначение по каталогу Стр.дл.,
L мм.		 Проходной
d мм.
25 16 11с67п Ду25 Ру16 / КШРФЭ.025.016 25 127
32 16 11с67п Ду32 Ру16 / КШРФЭ.032.016 32 140
40 16 11с67п Ду40 Ру16 / КШРФЭ.040.016 40 165
50 16 11с67п Ду50 Ру16 / КШРФЭ.050.016 50 180
80 16 11с67п Ду80 Ру16 / КШРФЭ.080.016 80 210
100 16 11с67п Ду100 Ру16 / КШРФЭ.100.016 100 230
125 16 11с67п Ду100 Ру16 / КШРФЭ.125.016 125 255
150 16 11с67п Ду150 Ру16 / КШРФЭ.150.016 150 280

Краны шаровые разборные 11С67П из сталь 20 фланцевые под электропривод стандартнопроходные

DN РN Обозначение по каталогу Стр.дл.,
L мм.		 Проходной
d мм.
65 16 11с67п Ду65 Ру16 /КШРФЭ.065/050.016 50 200
100 16 11с67п Ду100 Ру16 /КШРФЭ.100/080.016 100 230
150 16 11с67п Ду150 Ру16 /КШРФЭ.150/125.016 125 280
200 16 11с67п Ду200 Ру16 /КШРФЭ.200/150.016 150 330
