Краны шаровые под приварку цельносварные

вернуться к подбору по типу

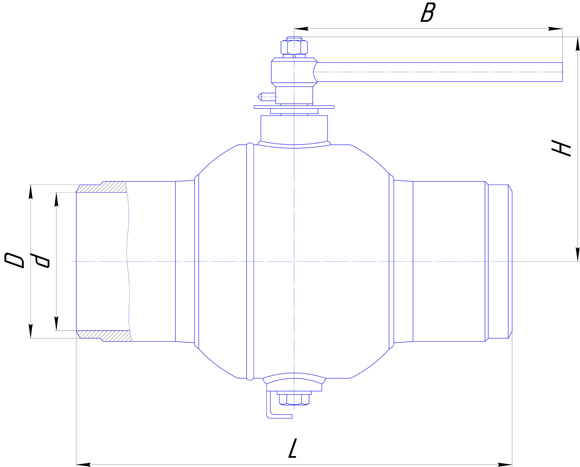

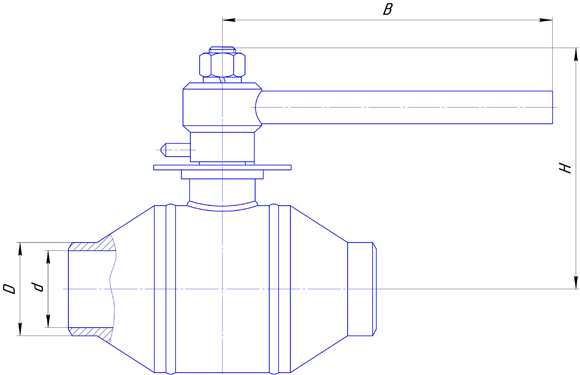

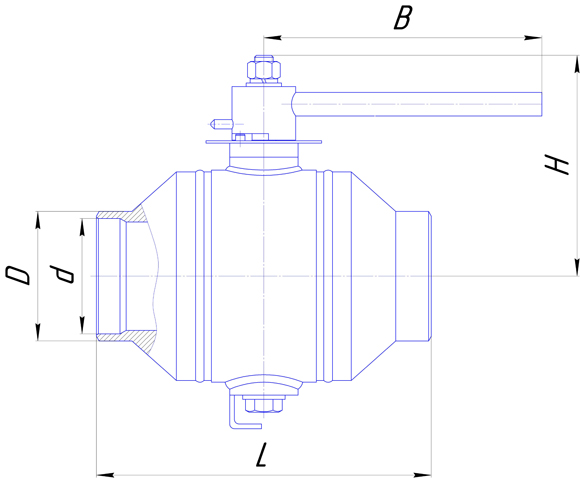

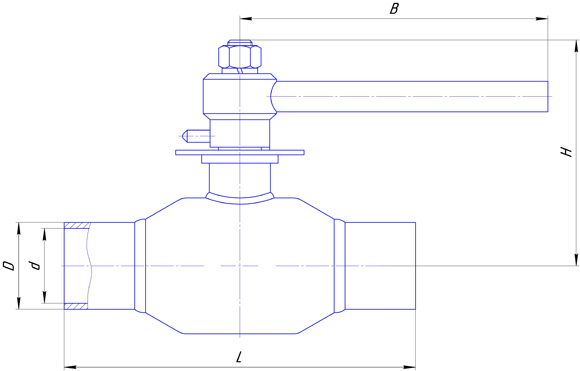

Обозначение крана DN, PN, t рабочей L, H, B, D, d, Масса не более,
мм кгс/см среды* мм мм мм мм мм кг
ЯГТ 50ПТ.А.00.00.Б 50 16-40 -61°- +200° 230 115 200 57 49 3,3
ЯГТ 65ПТ.А.00.00.Б 65 16-40 -61°- +200° 230 127 520 76 64 3,3
ЯГТ 80ПТ.А.00.00.Б 80 16-40 -61°- +200° 300 142 520 89 77 6,5
ЯГТ 100ПТ.А.00.00.Б 100 16-40 -61°- +200° 305 155 520 108 96 10,

Обозначение крана DN, PN, t рабочей L, H, B, D, d, Масса не более,
мм кгс/см среды* мм мм мм мм м кг
ЯГТ 50ПЦA.А.00.00.Б 50 63-100 -61°- +200° 200 148 320 60 49 7,4
ЯГТ 50ПЦА.160.00.00 Б 50 160 -61°- +200° 200 148 320 60 47
ЯГТ 50ПЦ.А.00.00 Б 50 63-160 -61°- +200° 190 93 320 57 47 8,5

Обозначение крана DN, PN, t рабочей L, H, B, D, d, Масса не более,
мм кгс/см среды* мм мм мм мм мм кг
ЯГТ 150ПЦА.А.00.00. Б 150 63-100 -61°- +200° 490 25 162 147 104
ЯГТ 150ПЦА.160.00.00 Б 150 160 -61°- +200° 490 45 162 140 105
ЯГТ 150ПЦ.А.00.00 Б 150 63-160 -61°- +200° 420 42 169 144 95

Обозначение крана DN, PN, t рабочей L, H, B, D, d, Масса не более,
мм кгс/см среды* мм мм мм мм мм кг
ЯГТ 80ПЦА.А.00.00 Б 80 63-100 -61°- +200° 356 177 520 92 81
ЯГТ 80ПЦА.160.00.00.Б 80 160 -61°- +200° 356 177 820 92 77
ЯГТ 100ПЦА.А.00.00 Б 100 63-100 -61°- +200° 280 188 520 110 98
ЯГТ 100ПЦА.160.00.00 Б 100 160 -61°- +200° 280 188 820 110 94
ЯГТ 65ПЦ.А.00.00.M Б 65 63-160 -61°- +200° 230 168 520 77 64 14
ЯГТ 80ПЦ.А.00.00.M Б 80 63-100 -61°- +200° 250 177 520 90 77 18
ЯГТ 80ПЦ.160.00.00.MБ 80 160 -61°- +200° 250 177 820 90 77 18,3
ЯГТ 100ПЦ.А.00.00.Б 100 63-100 -61°- +200° 256 188 520 110 94 27,2
ЯГТ100ПЦ.160.00.00.Б 100 160 -61°- +200° 256 188 820 110 94 27,4

Обозначение крана DN, PN, t рабочей L, H, B, D, d, Масса не более,
мм кгс/см среды* мм мм мм мм мм кг
ЯГТ 150ПТ.А.00.00.Б 150 16-40 -61°- +200° 457 212 820 161 145 34,5

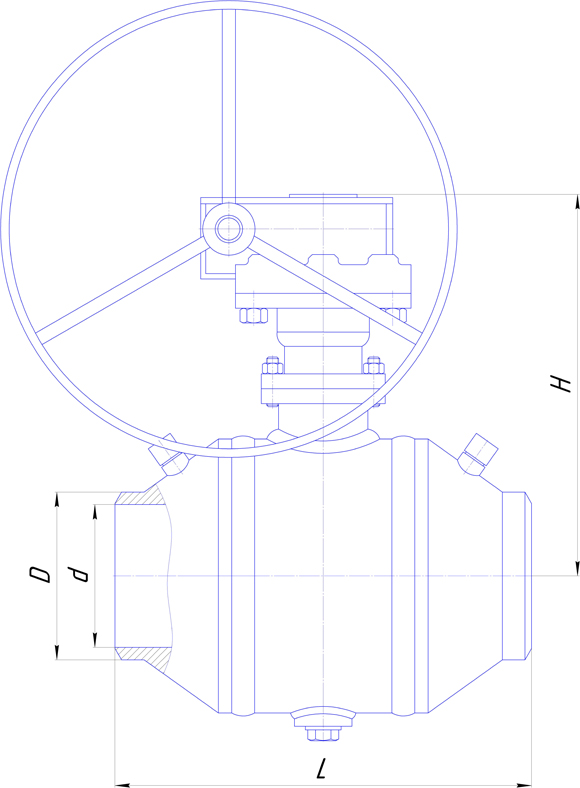

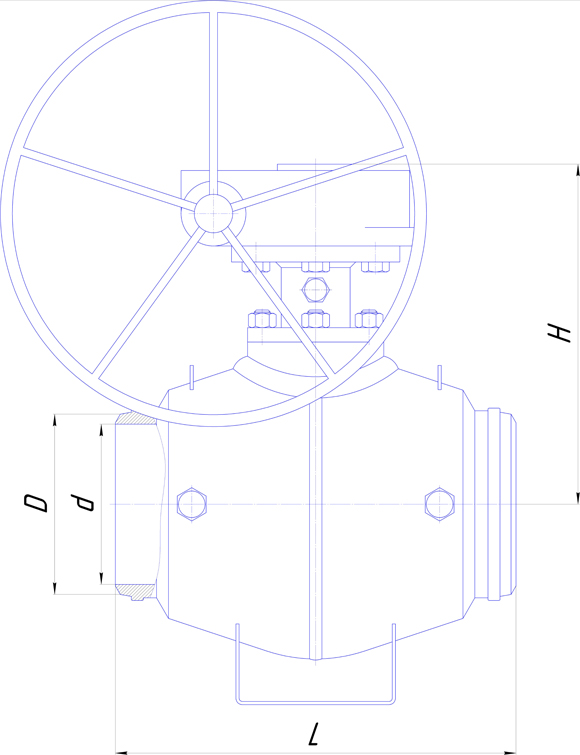

Обозначение крана DN, PN, t рабочей L, H, B, D, d, Масса не более,
мм кгс/см среды* мм мм мм мм мм кг
ЯГТ 200ПЦ.А.00.00 Б 200 63-100 -61°- +200° 500 710 225 200
ЯГТ 200ПЦА.А.00.00 Б 200 63-100 -61°- +200° 500 710 225 205
ЯГТ 300ПЦ.А.00.00 Б 300 63-100 -61°- +200° 700 960 328 298

* верхняя граница — кратковременно

А — давление в кг/кв.см, Б — материал корпуса крана.
Краны изготавливаться из любого материала, выбранного Заказчиком.
Краны могут изготавливаться с электро- или пневмоприводами.
