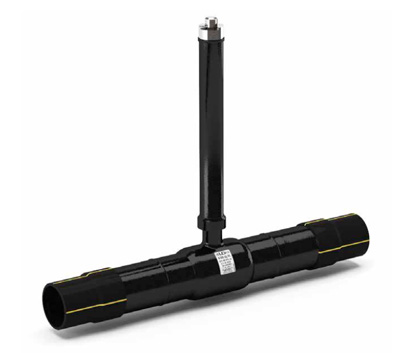

Кран стандартнопроходной Соединение под ПЭ патрубки С удлиненным штоком

<<< назад

(с удлиненным шпинделем для подземной установки)
Соединение под ПЭ патрубки

Спецификация материалов

Корпус: углеродистая сталь 20
Шпиндель: коррозионно-стойкая сталь (20Х13)
Шар: коррозионно-стойкая сталь
DN 50-65: AISI 304; DN 80-600: AISI 409
Уплотнение шпинделя: фторсилоксановый эластомер
Подшипник скольжения: фторопласт Ф-4К20, Ф-4
Уплотнение шара: фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера
Патрубки: полиэтилен ПЭ-100 ГАЗ SDR 11
Управление
Т-ключ
Редуктор
Электропривод
Пневмопривод

По умолчанию – редуктор с горизонтальным валом управления
ПОД ЗАКАЗ – редуктор с вертикальным валом управления

Основные технические характеристики

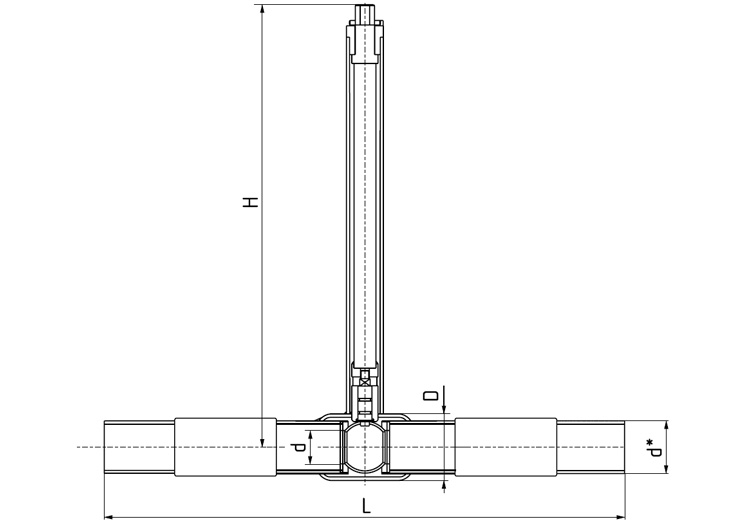

DN	PN	Код	d	d*	D	H	L
50	16	КШ.Ц.ПЭ.GAS.050.016.Н/П.02 Н=”_”	40	50	89	по заказу	1210
50	16	КШ.Ц.ПЭ.GAS.050.016.Н/П.02 Н=”_”	40	63	76	по заказу	1290
65	16	КШ.Ц.ПЭ.GAS.065.016.Н/П.02 Н=”_”	49	75	89	по заказу	1340
80	16	КШ.Ц.ПЭ.GAS.080/070.016.Н/П.02 Н=”_”	63	90	114	по заказу	1380
100	16	КШ.Ц.ПЭ.GAS.100/080.016.Н/П.02 Н=”_”	75	110	133	по заказу	1460
100	16	КШ.Ц.ПЭ.GAS.100/080.016.Н/П.02 Н=”_”	75	125	133	по заказу	1480
125	16	КШ.Ц.ПЭ.GAS.100/080.016.Н/П.02 Н=”_”	100	140	180	по заказу	1570
150	16	КШ.Ц.ПЭ.GAS.150/125.016.Н/П.02 Н=”_”	125	160	219	по заказу	1680
150	16	КШ.Ц.ПЭ.GAS.150/125.016.Н/П.02 Н=”_”	125	180	219	по заказу	1720
200	16	КШ.Ц.ПЭ.GAS.200/150.016.Н/П.02 Н=”_”	148	225	273	по заказу	1910
200	16	КШ.Ц.ПЭ.GAS.200/150.016.Н/П.02 Н=”_”	148	250	273	по заказу	1990
250*	16	КШ.Ц.ПЭ.GAS.250/200.016.Н/П.02 Н=”_”	200	280	351	по заказу	2110
250*	16	КШ.Ц.ПЭ.GAS.250/200.016.Н/П.02 Н=”_”	200	315	351	по заказу	2150
300*	16	КШ.Ц.ПЭ.GAS.300/250.016.Н/П.02 Н=”_”	240	315	426	по заказу	2370
300*	16	КШ.Ц.ПЭ.GAS.300/250.016.Н/П.02 Н=”_”	240	355	426	по заказу	2890
350*	16	КШ.Ц.ПЭ.GAS.350/300.016.Н/П.02 Н=”_”	300	400	530	по заказу	2970
400*	16	КШ.Ц.ПЭ.GAS.400/305.016.Н/П.02 Н=”_”	300	450	530	по заказу	3220
500*	16	КШ.Ц.ПЭ.GAS.500/400.016.Н/П.02 Н=”_”	390	500	630	по заказу	3450
600*	16	КШ.Ц.ПЭ.GAS.600/500.016.Н/П.02 Н=”_”	500	630	820	по заказу	4063

* Поставляется с редуктором в комплекте.

Н – Указывается высота шпинделя.
