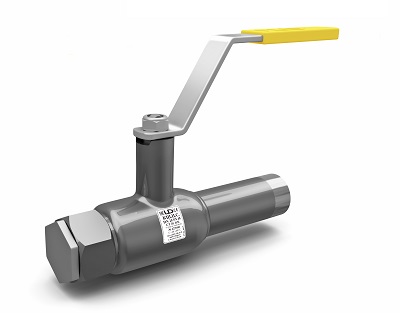

Кран спускной
Спецификация материалов
Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С – LD Energy)
Шар: нержавеющая сталь
DN 15-32: 20X13; DN 40-50: AISI 304
Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
Уплотнение штока: EPDM, фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения:фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
Управление
DN 15-50: рукоятка – окрашенная углеродистая сталь с полимерным наконечником
Основные технические характеристики

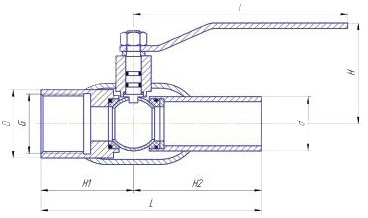

| DN | PN | Артикул | Код | S | d* | D | G | H1 | H2 | I | H | d | L |
| 15 | 40 | 14400159402MULD000000000 | КШ.Ц.C.015.040.02 | 27 | – | 38 | 1/2 | 68 | 100 | 170 | 72 | 22 | 167,5 |
| 20 | 40 | 14400209402MULD000000000 | КШ.Ц.C.020.040.02 | 32 | – | 42 | 3/4 | 68 | 100 | 170 | 72 | 27 | 168 |
| 25 | 40 | 14400259402MULD000000000 | КШ.Ц.C.025.040.02 | 41 | – | 48 | 1 | 68 | 115 | 170 | 75 | 32 | 183 |
| 32 | 40 | 14400329402MULD000000000 | КШ.Ц.C.032.040.02 | – | 49 | 57 | 1 1/4 | 68 | 115 | 170 | 75 | 38 | 183 |
| 40 | 40 | 14400409402MULD000000000 | КШ.Ц.C.040.040.02 | – | 55 | 60 | 1 1/2 | 78 | 125 | 230 | 92 | 48 | 203 |
| 50 | 40 | 14400509402MULD000000000 | КШ.Ц.C.050.040.02 | – | 68 | 76 | 2 | 85 | 135 | 230 | 100 | 57 | 220 |
| 65 | 25 | 14400659252MULD000000000 | КШ.Ц.C.065.040.02 | – | 84 | 89 | 2 1/2 | 95 | 140 | 217 | 76 | 235 | |
| 80 | 25 | 14400809252MULD000000000 | КШ.Ц.C.080.040.02 | – | 98 | 114 | 3 | 100 | 140 | 314,5 | 89 | 240 | |
| 100 | 25 | 14401009252MULD000000000 | КШ.Ц.C.100.040.02 | – | 133 | 133 | 4 | 120 | 150 | 314,5 | 108 | 270 |
