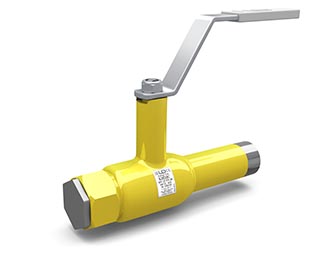

Кран спускной для газа

<<< назад

Спецификация материалов
Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С – LD Energy)
Шар: нержавеющая сталь
DN 15-32: 20X13; DN 40-50: AISI 304
Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
Управление
DN 15-50: рукоятка – окрашенная углеродистая сталь с полимерным наконечником

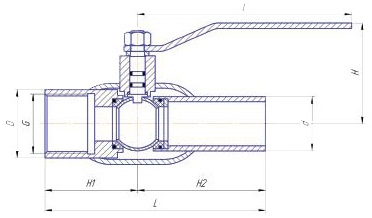

Основные технические характеристики

DN	PN	Артикул	Код	S	d*	D	G	H1	H2	I	H	d	L
15	40	14400159402MGLD000000000	КШ.Ц.C.015.040.Н/П.02	27	–	38	1/2	67.5	100	160	99	21	167.5
20	40	14400209402MGLD000000000	КШ.Ц.C.020.040.Н/П.02	32	–	42	3/4	67.5	100	160	100	27	167.5
25	40	14400259402MGLD000000000	КШ.Ц.C.025.040.Н/П.02	41	–	48	1	67.5	115	160	102	32	182.5
32	40	14400329402MGLD000000000	КШ.Ц.C.032.040.Н/П.02	–	47.5	57	1 1/4	67.5	115	160	107	38	182.5
40	40	14400409402MGLD000000000	КШ.Ц.C.040.040.Н/П.02	–	55	60	1 1/2	77.5	125	220	108	48	202.5
50	40	14400509402MGLD000000000	КШ.Ц.C.050.040.Н/П.02	–	68	76	2	85	135	220	117	57	220
65	25	14400509402MGLD000000000	КШ.Ц.C.065.025.Н/П.02	–	84	89	2 1/2	95	140	220	122	76	235
80	25	14400509402MGLD000000000	КШ.Ц.C.080.025.Н/П.02	–	98	114	3	100	140	315	117	57	240
100	25	14400509402MGLD000000000	КШ.Ц.C.100.025.Н/П.02	–	133	1133	4	120	150	315	165	108	270
