КРАН ШАРОВЫЙ ТРЕХХОДОВОЙ РАЗБОРНЫЙ I (III)
Вернуться к подбору по параметрам.

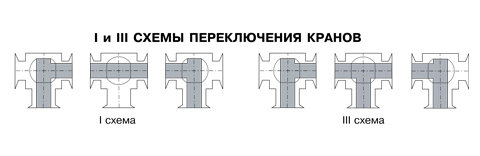

По I и III схеме переключения краны шаровые трехходовые Т-образные предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Условный диаметр Ду.мм | 6-200 |
| Условное давление Ру, МПа | 1,6-2,5 |
| Температура окружающей среды: | |
| -умеренное климатическое исполнение, К | от 233 до плюс 323 |
| (°С) | (от минус 40 до плюс 50) |
| – климатическое исполнение | УХЛ2 по ГОСТ 15150-69 |
| Температура рабочей среды, К | от 203 до 473 |
| (°С) | (от минус 70 до плюс 200); |
| Относительная влажность окружающего воздуха, % | от 30 до 80 |
| Атмосферное давление, КПа | от 84 до 106,7 |
| (мм рт.ст.) | (от 630 до 800); |
| Герметичность затвора | класс А по ГОСТ 9544-93 |
| Средний ресурс работы | 4500 циклов |
| Полный срок службы работы, лет, не менее | 10 |
| Направление подачи жидкости | любое |
| Присоединение к трубопроводу | фланцевое (ГОСТ 12815-80), приварное |
| Способ управления | ручной, пневмопривод, электропривод |
| Строительная длина | по ГОСТ 28908-91 или по требованию заказчика |
| Рабочая среда | вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов |

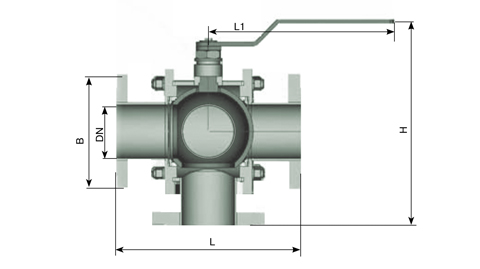

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Обозначение | DN | в | L | L1 | Н |
| КШТ-I (III)-16-6 РФХ(РФУ) КШТ-I (III)-25-6 РФХ(РФУ) КШТ-I (III)-40-6 РФХ(РФУ) |
6 | 60 | 100 | 112 | 103,5 |
| КШТ-I (III)-16-10 РФХ(РФУ) КШТ-I (III)-25-10 РФХ(РФУ) КШТ-I (III)-40-10 РФХ(РФУ) |
10 | 90 | 130 | 112 | 158,5 |
| КШТ-I (III)-16-15 РФХ(РФУ) КШТ-I (III)-25-15 РФХ(РФУ) КШТ-I (III)-40-15 РФХ(РФУ) |
15 | 95 | 130 | 125 | 180,5 |
| КШТ-I (III)-16-20 РФХ(РФУ) КШТ-I (III)-25-20 РФХ(РФУ) КШТ-I (III)-40-20 РФХ(РФУ) |
20 | 105 | 150 | 136 | 171,5 |
| КШТ-I (III)-16-25 РФХ(РФУ) КШТ-I (III)-25-25 РФХ(РФУ) КШТ-I (III)-40-25 РФХ(РФУ) |
25 | 115 | 160 | 127 | 188 |
| КШТ-I (III)-16-32 РФХ(РФУ) КШТ-I (III)-25-32 РФХ(РФУ) КШТ-I (III)-40-32 РФХ(РФУ) |
32 | 135 | 180 | 215 | 220 |
| КШТ-I (III)-16-40 РФХ(РФУ) КШТ-I (III)-25-40 РФХ(РФУ) КШТ-I (III)-40-40 РФХ(РФУ) |
40 | 145 | 200 | 215 | 240 |
| КШТ-I (III)-16-50 РФХ(РФУ) КШТ-I (III)-25-50 РФХ(РФУ) КШТ-I (III)-40-50 РФХ(РФУ) |
50 | 160 | 230 | 280 | 296,5 |
| КШТ-I (III)-16-65 РФХ(РФУ) КШТ-I (III)-25-65 РФХ(РФУ) КШТ-I (III)-40-65 РФХ(РФУ) |
65 | 180 | 290 | 280 | 315 |
| КШТ-I (III)-16-80 РФХ(РФУ) КШТ-I (III)-25-80 РФХ(РФУ) КШТ-I (III)-40-80 РФХ(РФУ) |
80 | 195 | 310 | 342 | 356 |
| КШТ-I (III)-16-100 РФХ(РФУ) КШТ-I (III)-25-100 РФХ(РФУ) КШТ-I (III)-40-100 РФХ(РФУ) |
100 | 215 | 350 | 342 | 411 |
| КШТ-I (III)-16-125 РФХ(РФУ) КШТ-I (III)-25-125 РФХ(РФУ) КШТ-I (III)-40-125 РФХ(РФУ) |
125 | 245 | 356 381 381 |
550 | 439 |
| КШТ-I (III)-16-150 РФХ(РФУ) КШТ-I (III)-25-150 РФХ(РФУ) КШТ-I (III)-40-150 РФХ(РФУ) |
150 | 280 | 394 403 403 |
595 | 482 |
| КШТ-I (III)-16-200 РФХ(РФУ) КШТ-I (III)-25-200 РФХ(РФУ) КШТ-I (III)-40-200 РФХ(РФУ) |
200 | 335 | 457 | 595 | 547 |
