КРАН ШАРОВЫЙ ШТУЦЕРНЫЙ

Вернуться к подбору по параметрам.

Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный диаметр Ду.мм 10-80; 10-40
Условное давление Ру, МПа 1,6-2,5; 40
Температура окружающей среды:
-умеренное климатическое исполнение, К от 233 до плюс 323
(°С) (от минус 40 до плюс 50)
– климатическое исполнение УХЛ2 по ГОСТ 15150-69
Температура рабочей среды, К от 203 до 473
(°С) (от минус 70 до плюс 200);
Относительная влажность окружающего воздуха, % от 30 до 80
Атмосферное давление, КПа от 84 до 106,7
(мм рт.ст.) (от 630 до 800);
Герметичность затвора класс А по ГОСТ 9544-93
Средний ресурс работы 4500 циклов
Полный срок службы работы, лет, не менее 10
Направление подачи жидкости любое
Присоединение к трубопроводу штуцерное
Способ управления ручной
Строительная длина по ГОСТ 28908-91
или по требованию заказчика
Рабочая среда вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов

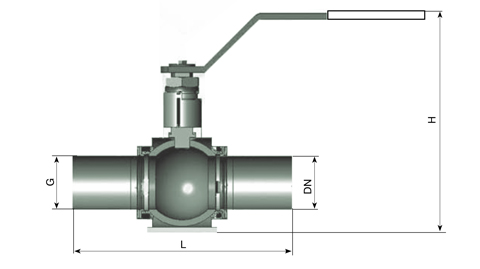

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение DL D G Н
КШЗ-16-10 РШХ(У)С 75 10 3/8 88
КШЗ-25-10 РШХ(У)С 80
КШЗ-16-15 РШХ(У)С 85 15 1/2 106
КШЗ-25-15 РШХ(У)С 150
КШЗ-16-20 РШХ(У)С 160 20 3/4 125
КШЗ-25-20 РШХ(У)С 180
КШЗ-16-25 РШХ(У)С 105 25 1 134
КШЗ-25-25 РШХ(У)С 120
КШЗ-16-32 РШХ(У)С 120 32 1 1/4 164
КШЭ-25-32 РШХ(У)С 145
КШЗ-16-40 РШХ(У)С 130 40 1 1/2 172
КШЗ-25-40 РШХ(У)С 150
КШЗ-16-50 РШХ(У)С 150 50 2 206
КШЗ-16-65 РШХ(У)С 185 65 2 1/2 230
КШЗ-16-80 РШХ(У)С 205 80 3 243
