КРАН ШАРОВЫЙ МУФТОВЫЙ

Вернуться к подбору по параметрам.

Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Условный диаметр Ду.мм 6-80; 6-40
Условное давление Ру, МПа 1,6-2,5; 40
Температура окружающей среды:
-умеренное климатическое исполнение, К от 233 до плюс 323
(°С) (от минус 40 до плюс 50)
– климатическое исполнение УХЛ2 по ГОСТ 15150-69
Температура рабочей среды, К от 203 до 473
(°С) (от минус 70 до плюс 200);
Относительная влажность окружающего воздуха, % от 30 до 80
Атмосферное давление, КПа от 84 до 106,7
(мм рт.ст.) (от 630 до 800);
Герметичность затвора класс А по ГОСТ 9544-93
Средний ресурс работы 4500 циклов
Полный срок службы работы, лет, не менее 10
Направление подачи жидкости любое
Присоединение к трубопроводу муфтовое
Способ управления ручной
Строительная длина по ГОСТ 28908-91
или по требованию заказчика
Рабочая среда вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов

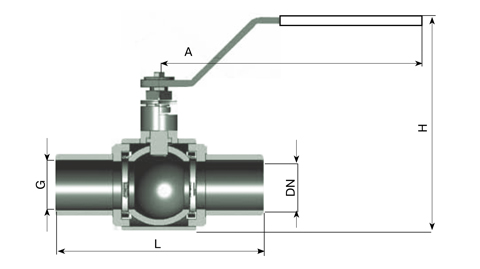

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Обозначение DN L G А Н
КШЗ 16-6 РМХС(РМУС)
КШЗ 25-6 РМХС(РМУС)
КШЗ 40-6 РМХС(РМУС)		 6 70
76
76		 1/4" 112 110
КШЗ 16-10 РМХС(РМУС)
КШЗ 25-10 РМХС(РМУС)
КШЗ 40-10 РМХС(РМУС)		 10 75
80
80		 3/8" 112 134
КШЗ 16-15 РМХС(РМУС)
КШЗ 25-15 РМХС(РМУС)
КШЗ 40-15 РМХС(РМУС))		 15 85
105
105		 1/2" 125 123
КШЗ 16-20 РМХС(РМУС)
КШЗ 25-20 РМХС(РМУС)
КШЗ 40-20 РМХС(РМУС)		 20 95
110
110		 3/4" 136 134
КШЗ 16-25 РМХС(РМУС)
КШЗ 25-25 РМХС(РМУС)
КШЗ 40-25 РМХС(РМУС)		 25 105
120
120		 1" 127 174
КШЗ 16-32 РМХС(РМУС)
КШЗ 25-32 РМХС(РМУС)
КШЗ 40-32 РМХС(РМУС)		 32 120
145
145		 1 1/4" 215 184
КШЗ 16-40 РМХС(РМУС)
КШЗ 25-40 РМХС(РМУС)
КШЗ 40-40 РМХС(РМУС)		 40 130
150
150		 1 1/2" 215 231,5
КШЗ 16-50 РМХС(РМУС) 50 150 2" 280 233
КШЗ 16-65 РМХС(РМУС) 65 185 2 1 /2" 280 233
КШЗ 16-80 РМХС(РМУС) 80 205 3" 342 330
