КРАН ШАРОВЫЙ ФЛАНЦЕВЫЙ РАЗБОРНЫЙ
Вернуться к подбору по параметрам.
Краны шаровые предназначены для использования в качестве запорного устройства в трубопроводах с жидкими или газообразными, агрессивными или неагрессивными рабочими средами.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Условный диаметр Ду.мм | 6-250 |
| Условное давление Ру, МПа | 1,6-2,5; 40 |
| Температура окружающей среды, °С | от минус 40 до плюс 50 |
| Климатическое исполнение | по ГОСТ 15150-69 |
| Температура рабочей среды, °С | от минус 70 до плюс 250 |
| Относительная влажность окружающего воздуха, % | от 30 до 80 |
| Герметичность затвора, | класс А по ГОСТ 9544-93 |
| Средний ресурс работы | 4500 циклов |
| Полный срок службы работы, | не менее 15 лет |
| Направление подачи жидкости, | любое |
| Присоединение к трубопроводу, | фланцевое (ГОСТ 12815-80) |
| Способ управления, | ручной, пневмопривод, электропривод |
| Рабочая среда: | вода, пар, неагрессивный природный газ, неагрессивные нефтепродукты, любая агрессивная среда за исключением расплавленных щелочей металлов |
Вернуться к подбору по параметрам.

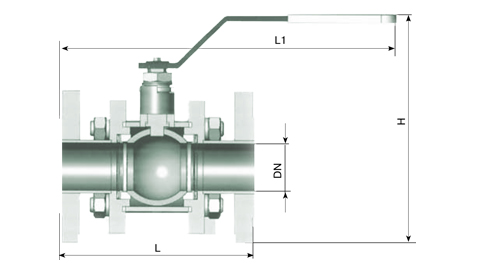

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Обозначение | DN | L | L1 | Н | Масса, кг, не более |
| КШЗ 16-6 РФХ(РФУ) КШЗ 25-6 РФХ(РФУ) КШЗ 40-6 РФХ(РФУ) |
6 | 100 | 162 | 73 | 0,9 |
| КШЗ 16-10 РФХ(РФУ) КШЗ 25-10 РФХ(РФУ) КШЗ 40-10 РФХ(РФУ) |
10 | 130 | 177 | 125 | 1,9 |
| КШЗ 16-15 РФХ(РФУ) КШЗ 25-15 РФХ(РФУ) КШЗ 40-15 РФХ(РФУ) |
15 | 130 | 190 | 106 106 163 |
2,7 |
| КШЗ 16-20 РФХ(РФУ) КШЗ 25-20 РФХ(РФУ) КШЗ 40-20 РФХ(РФУ) |
20 | 150 | 202 | 144 | 3,85 |
| КШЗ 16-25 РФХ(РФУ) КШЗ 25-25 РФХ(РФУ) КШЗ 40-25 РФХ(РФУ) |
25 | 160 | 207 | 163 | 6,3 |
| КШЗ 16-32 РФХ(РФУ) КШЗ 25-32 РФХ(РФУ) КШЗ 40-32 РФХ(РФУ) |
32 | 180 | 305 | 200 | 7,8 |
| КШЗ 16-40 РФХ(РФУ) КШЗ 25-40 РФХ(РФУ) КШЗ 40-40 РФХ(РФУ) |
40 | 200 | 315 | 208,5 | 8,4 |
| КШЗ 16-50 РФХ(РФУ) КШЗ 25-50 РФХ(РФУ) КШЗ 40-50 РФХ(РФУ) |
50 | 230 | 395 | 241,5 | 10,2 |
| КШЗ 16-65 РФХ(РФУ) КШЗ 25-65 РФХ(РФУ) КШЗ 40-65 РФХ(РФУ) |
65 | 290 | 425 | 242 | 18,7 |
| КШЗ 16-80 РФХ(РФУ) КШЗ 25-80 РФХ(РФУ) КШЗ 40-80 РФХ(РФУ) |
80 | 310 | 497 | 281 | 23 |
| КШЗ 16-100 РФХ(РФУ) КШЗ 25-100 РФХ(РФУ) КШЗ 40-100 РФХ(РФУ) |
100 | 350 | 517 | 330 | 33 |
| КШЗ 16-125 РФХ(РФУ) КШЗ 25-125 РФХ(РФУ) КШЗ 40-125РФХ(РФУ) |
125 | 356 381 381 |
740 | 357 | 43 46 48 |
| КШЗ 16-150 РФХ(РФУ) КШЗ 25-150 РФХ(РФУ) КШЗ 40-150 РФХ(РФУ) |
150 | 394 403 403 |
796 | 402 | 63.8 68,5 72 |
| КШЗ 16-200 РФХ(РФУ) КШЗ 25-200 РФХ(РФУ) КШЗ 40-200 РФХ(РФУ) |
200 | 457 | 823 | 480 | 103 110 129 |
| КШЗ 16(25, 40)-250 РФХ(РФУ) | 250 | 533 | 867 | 500 | 139,5 |
