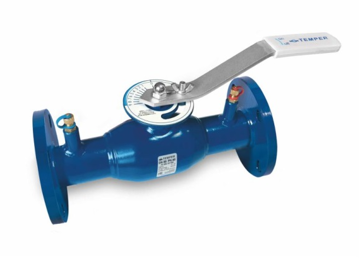

Кран шаровой регулирующий 683/693 фланцевый

вернуться к подбору по типу


Тип присоединения: фланцевый/фланцевый

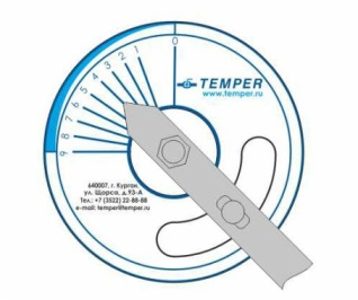

Регулирующие шаровые краны TEMPER предназначены для регулирования (балансирования) потока рабочей среды в системах теплоснабжения, хладоснабжения и вентиляционных систем. Шар имеет специальное проходное сечение, а кран оснащен шкалой со значениями. Регулирование осуществляется поворотом рукоятки с указателем. Выбранное положение рукоятки фиксируется с помощью болта и гайки-бабочки.

Два варианта исполнения:

1) С измерительными ниппелями (см. рисунок ниже).Измерение расхода и перепада давления в системе возможно с помощью расходомера.

2) Без измерительных ниппелей. Настройка расхода осуществляется только при помощи рукоятки с указателем.

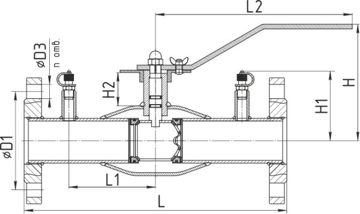

DN PN АРТИКУЛ L L1 L2 H H1 H2 D1 D3 n отв.
20 40 68320020 240 65 160 83 74 25 75 14 4
25 40 68320025 240 65 160 86 76 25 85 14 4
32 40 68320032 270 80 160 91 80 25 100 18 4
40 40 68320040 200 65 245 148 84 43 110 18 4
50 40 68320050 230 70 245 148 88 40 125 18 4
65 16 68320065 270 85 245 152 98 36 145 18 4
80 16 68320080 280 95 282 186 138 49 160 18 4
100 16 68320100 300 105 282 195 148 43 180 18 8
125* 16 68320125 350 135 525 197 180 60 210 18 8
150* 16 68320150 380 135 525 213 173 57 240 22 8
200* 16 68320200 450 180 525 237 200 55 295 22 12

* Данные шаровые краны могут поставляться с редуктором.

ПРОПУСКНАЯ СПОСОБНОСТЬ РЕГУЛИРУЮЩЕГО ШАРОВОГО КРАНА TEMPER KV, М3/ЧАС:

Значение на шкале крана DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150
1 – – – 0,42 0,57 1,3 2,45 3,38 6,55 8,75 14,3
2 0,16 0,16 0,5 0,79 1,5 2,76 4,82 7,45 12,62 18,5 26,14
3 0,4 0,4 1,2 1,5 2,65 4,45 8,1 12,95 20,2 31,1 45,14
4 0,82 0,82 1,9 2,23 4,1 6,8 11,8 19,2 28,76 45,8 66,47
5 1,19 1,19 2,8 3,5 5,85 9,78 16,25 27,62 42,92 65,84 98,3
6 1,9 1,9 4,6 5,2 8,5 14,2 26,1 39,1 61,2 98,6 145,2
7 3,1 3,1 6,5 7,12 12,41 20,1 33,72 54,2 91,1 143,2 243
8 4,3 4,3 9,1 9,88 17,2 26,7 46,15 76,12 134,2 206,1 341,1
9 5,72 5,72 12,2 13,2 22,3 34,4 61,4 106,7 214,25 289,8 458,2
