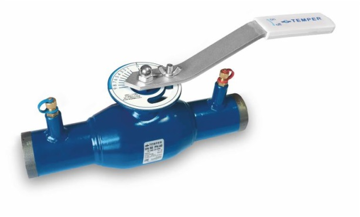

Кран шаровой регулирующий 682/692

вернуться к подбору по типу

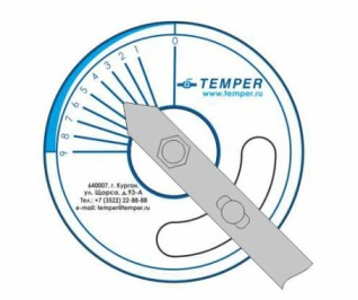

Регулирующие шаровые краны TEMPER предназначены для регулирования (балансирования) потока рабочей среды в системах теплоснабжения, хладоснабжения и вентиляционных систем. Шар имеет специальное проходное сечение, а кран оснащен шкалой со значениями. Регулирование осуществляется поворотом рукоятки с указателем. Выбранное положение рукоятки фиксируется с помощью болта и гайки-бабочки.

Два варианта исполнения:

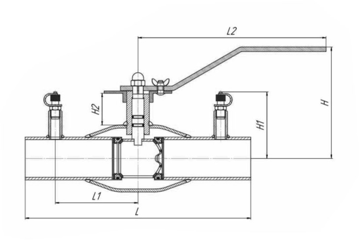

1) С измерительными ниппелями (см. рисунок ниже).Измерение расхода и перепада давления в системе возможно с помощью расходомера.

2) Без измерительных ниппелей. Настройка расхода осуществляется только при помощи рукоятки с указателем.

DN PN АРТИКУЛ L L1 L2 H H1 H2
20 40 68220020 230 65 160 83 74 25
25 40 68220025 230 65 160 86 76 25
32 40 68220032 260 80 160 91 80 25
40 40 68220040 260 90 245 148 84 43
50 40 68220050 300 110 245 148 88 40
65 25 68220065 360 120 245 152 98 36
80 25 68220080 370 135 282 186 138 49
100 25 68220100 390 135 282 195 148 43
125* 25 68220125 330 135 525 197 180 60
150* 25 68220150 360 135 525 213 173 57
200* 25 68220200 430 180 525 237 200 55

* Данные шаровые краны могут поставляться с редуктором.

ПРОПУСКНАЯ СПОСОБНОСТЬ РЕГУЛИРУЮЩЕГО ШАРОВОГО КРАНА TEMPERKV, М3/ЧАС:

Значение на шкале крана DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 DN 100 DN 125 DN 150
1 – – – 0,42 0,57 1,3 2,45 3,38 6,55 8,75 14,3
2 0,16 0,16 0,5 0,79 1,5 2,76 4,82 7,45 12,62 18,5 26,14
3 0,4 0,4 1,2 1,5 2,65 4,45 8,1 12,95 20,2 31,1 45,14
4 0,82 0,82 1,9 2,23 4,1 6,8 11,8 19,2 28,76 45,8 66,47
5 1,19 1,19 2,8 3,5 5,85 9,78 16,25 27,62 42,92 65,84 98,3
6 1,9 1,9 4,6 5,2 8,5 14,2 26,1 39,1 61,2 98,6 145,2
7 3,1 3,1 6,5 7,12 12,41 20,1 33,72 54,2 91,1 143,2 243
8 4,3 4,3 9,1 9,88 17,2 26,7 46,15 76,12 134,2 206,1 341,1
9 5,72 5,72 12,2 13,2 22,3 34,4 61,4 106,7 214,25 289,8 458,2
