Кран равнопроходной Приварной для газа

<<< назад

Спецификация материалов
Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С – LD Energy)
Шар: нержавеющая сталь
DN 40-65: AISI 304; DN 80-125: AISI 409
Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
Управление
DN 40-100: рукоятка – окрашенная углеродистая сталь с полимерным наконечником

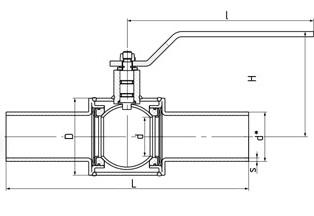

Основные технические характеристики

DN	PN	Артикул	Код	d	d*	s	D	H	h	I	L	Вес, кг.
50	40	12200500402MGLD000000000	КШ.Ц.П.050.040.П/П.02	49	57	4	89	121	52	217	280	3
65	40	12200500402MGLD000000000	КШ.Ц.П.065.040.П/П.02	63	76	4	114	155	74	314,5	280	4,5
80	25	12200800252MGLD000000000	КШ.Ц.П.080.025.П/П.02	75	89	5	133	165	77	315	300	6,5
100	25	12201000252MGLD000000000	КШ.Ц.П.100.025.П/П.02	100	108	5	180	195	107	525	330	13
