Кран равнопроходной Фланцевый для газа

<<< назад

Спецификация материалов
Корпус: сталь Ст.20
Шар: коррозионностойкая сталь
DN 40-65: AISI 304; DN 80-125: AISI 409
Шток: коррозионностойкая сталь (12Х18Н10Т, 20Х13)
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
Управление
DN 40-125: рукоятка – окрашенная углеродистая сталь с полимерным наконечником
Фланцы
Присоединительные размеры по ГОСТ 33259

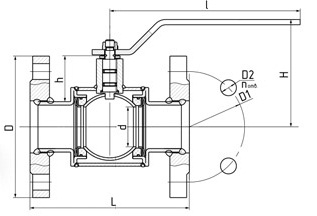

Основные технические характеристики

DN PN Артикул Код d D D1 D2 n отв h H I L Вес, кг.
40 40 КШ.Ц.Ф.GAS.040.040.П/П.02 40 145 110 18 4 52 117 220 290 5,5
50 40 11110500402MGLD000000000 КШ.Ц.Ф.GAS.050.040.П/П.02 49 160 125 18 4 52 121 220 300/180 7,1
65 16 КШ.Ц.Ф.GAS.065.016.П/П.02 64 178 145 18 4 75 155 315 300 9,9
65 25 11110500402MGLD000000000 КШ.Ц.Ф.GAS.065.025.П/П.02 64 180 145 18 8 75 155 315 300 11
80 16 11110800162MGLD000000000 КШ.Ц.Ф.GAS.080.016.П/П.02 75 195 160 18 4 77 165 315 320 15
80 25 11110800252MGLD000000000 КШ.Ц.Ф.GAS.080.025.П/П.02 75 195 160 18 8 77 165 315 320/210 12
100 16 11111000162MGLD000000000 КШ.Ц.Ф.GAS.100.016.П/П.02 100 215 180 18 8 107 195 525 320/210 12
100 25 11111000252MGLD000000000 КШ.Ц.Ф.GAS.100.025.П/П.02 100 230 190 22 8 107 195 525 350/230 19,9
125 16 КШ.Ц.Ф.GAS.125.016.П/П.02 125 245 210 18 8 111 214 525 380 26,5
125 25 КШ.Ц.Ф.GAS.125.025.П/П.02 124 270 220 26 8 111 214 525 380 30,3
