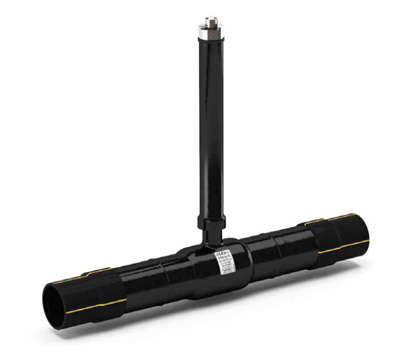

Кран полнопроходной Соединение под ПЭ патрубки с удлиненным штоком

<<< назад

(с удлиненным шпинделем для подземной установки)
Соединение под ПЭ патрубки

Спецификация материалов
Корпус: углеродистая сталь 20
Шпиндель: коррозионно-стойкая сталь (20Х13)
Шар: коррозионно-стойкая сталь
DN 50-65: AISI 304; DN 80-600: AISI 409
Уплотнение шпинделя: фторсилоксановый эластомер
Подшипник скольжения: фторопласт Ф-4К20, Ф-4
Уплотнение шара: фторопласт Ф-4К20 с дублирующим уплотнением из фторсилоксанового эластомера
Патрубки: полиэтилен ПЭ-100 ГАЗ SDR 11
Управление
Т-ключ
Редуктор
Электропривод
Пневмопривод

По умолчанию – редуктор с горизонтальным валом управления
ПОД ЗАКАЗ – редуктор с вертикальным валом управления

Технические характеристики

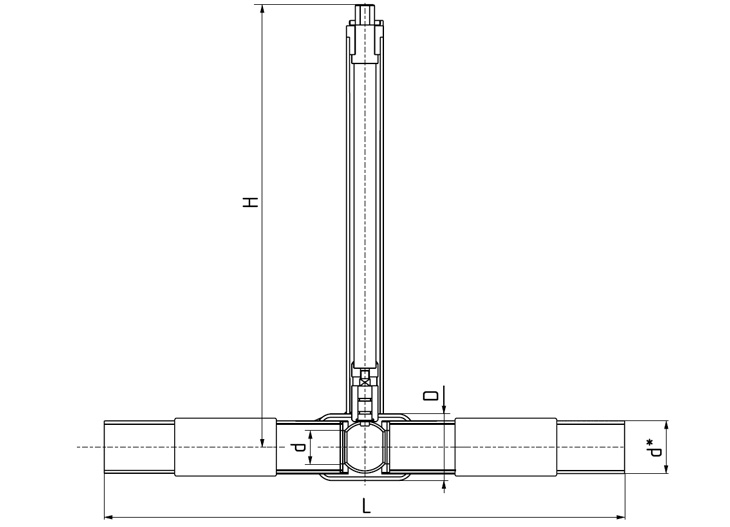

DN	PN	Код	d	d*	D	H	L
50	16	КШ.Ц.ПЭ.GAS.050.016.П/П.02 Н=”_”	49	50	89	по заказу	1220
50	16	КШ.Ц.ПЭ.GAS.050.016.П/П.02 Н=”_”	49	63	89	по заказу	1300
65	16	КШ.Ц.ПЭ.GAS.065.016.П/П.02 Н=”_”	63	75	114	по заказу	1340
80	16	КШ.Ц.ПЭ.GAS.080.016.П/П.02 Н=”_”	75	90	133	по заказу	1400
100	16	КШ.Ц.ПЭ.GAS.100.016.П/П.02 Н=”_”	100	110	180	по заказу	1490
100	16	КШ.Ц.ПЭ.GAS.100.016.П/П.02 Н=”_”	100	125	180	по заказу	1510
125	16	КШ.Ц.ПЭ.GAS.100.016.П/П.02 Н=”_”	125	140	219	по заказу	1600
150	16	КШ.Ц.ПЭ.GAS.150.016.П/П.02 Н=”_”	148	160	273	по заказу	1710
150	16	КШ.Ц.ПЭ.GAS.150.016.П/П.02 Н=”_”	148	180	273	по заказу	1750
200	16	КШ.Ц.ПЭ.GAS.200.016.П/П.02 Н=”_”	200	225	351	по заказу	1990
200*	16	КШ.Ц.ПЭ.GAS.200.016.П/П.02 Н=”_”	250	250	351	по заказу	2070
250*	16	КШ.Ц.ПЭ.GAS.250.016.П/П.02 Н=”_”	240	280	426	по заказу	2330
250*	16	КШ.Ц.ПЭ.GAS.250.016.П/П.02 Н=”_”	240	315	426	по заказу	2370
300*	16	КШ.Ц.ПЭ.GAS.300.016.П/П.02 Н=”_”	300	315	530	по заказу	2370
300*	16	КШ.Ц.ПЭ.GAS.300.016.П/П.02 Н=”_”	300	355	530	по заказу	2890
350*	16	КШ.Ц.ПЭ.GAS.350.016.П/П.02 Н=”_”	390	400	630	по заказу	3210
400*	16	КШ.Ц.ПЭ.GAS.400.016.П/П.02 Н=”_”	390	450	630	по заказу	3330
400*	16	КШ.Ц.ПЭ.GAS.400.016.П/П.02 Н=”_”	390	500	630	по заказу	3450
500*	16	КШ.Ц.ПЭ.GAS.500.016.П/П.02 Н=”_”	500	500	820	по заказу	3591
600*	16	КШ.Ц.ПЭ.GAS.600.016.П/П.02 Н=”_”	600	630	1020	по заказу	4063

* Поставляется с редуктором в комплекте.
Н – Указывается высота шпинделя.
