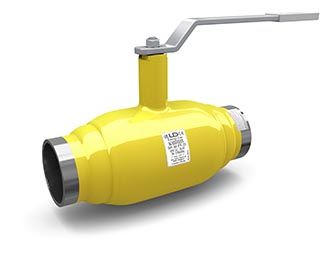

Кран полнопроходной Приварной для газа

<<< назад

Спецификация материалов
Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С – LD Energy)
Шар: нержавеющая сталь
DN 15-32: 20Х13; DN 40-65: AISI 304; DN 80-600: AISI 409
Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
Уплотнение штока: фторсилоксановый эластомер
Уплотнение штока/подшипник скольжения: фторопласт Ф4К20 (PTFE+C, Teflon)
Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера
Управление
DN 15-250: рукоятка – окрашенная углеродистая сталь с полимерным наконечником
DN 150-200: рекомендуется механический редуктор с червячной передачей
DN 250-600: механический редуктор ProGear в комплекте

Основные технические характеристики

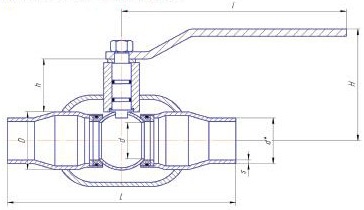

DN	PN	Артикул	Код	d	d*	s	D	H	h	I	L	Вес, кг.
15	40	12200150402MGLD000000000	КШ.Ц.П.015.040.П/П.02	15	21,3	2,8	42	100	27	160	200	0,8
20	40	12200200402MGLD000000000	КШ.Ц.П.020.040.П/П.02	18	27	3,2	48	102	27	160	230	1,1
25	40	12200250402MGLD000000000	КШ.Ц.П.025.040.П/П.02	24	32	3	57	107	29	160	230	1,5
32	40	12200320402MGLD000000000	КШ.Ц.П.032.040.П/П.02	30	38	3,5	60	108	48	220	250	2
40	40	12200400402MGLD000000000	КШ.Ц.П.040.040.П/П.02	40	48	3,5	76	117	52	220	270	2,6
50	40	12200500402MGLD000000000	КШ.Ц.П.050.040.П/П.02	49	57	4	89	122	52	220	280	3,4
65	25	12200650252MGLD000000000	КШ.Ц.П.065.025.П/П.02	63	76	4	114	155	75	315	280	5,3
80	25	12200800252MGLD000000000	КШ.Ц.П.080.025.П/П.02	75	89	5	133	165	78	315	300	6,7
100	25	12201000252MGLD000000000	КШ.Ц.П.100.025.П/П.02	100	108	5	180	197	108	525	330	15,3
125	25	12201250252MGLD000000000	КШ.Ц.П.125.025.П/П.02	125	133	6	219	214	111	525	360	20,6
150	25	12201500252MGLD000000000	КШ.Ц.П.150.025.П/П.02	148	159	6	273	239	124	525	390	29,6
200	25	12202020252MGLD000000000	КШ.Ц.П.200.025.П/П.02	200	219	8	351	274	128	1030	510	53
250*	25	12202500162MGLD000000000	КШ.Ц.П.250.025.П/П.02	240	273	10	426	–	193	–	730	120
300*	25	12203000162MGLD000000000	КШ.Ц.П.300.025.П/П.02	300	325	10	530	–	221	–	730	230
350*	25	12203000162MGLD000000000	КШ.Ц.П.350.025.П/П.02	390	377	10	630	–	247	–	970	440
400*	25	12204000162MGLD000000000	КШ.Ц.П.400.025.П/П.02	390	426	10	630	–	223	–	970	470
500*	25	12204000162MGLD000000000	КШ.Ц.П.500.025.П/П.02	500	530	10	820	–	264	–	991	830
600*	25	12204000162MGLD000000000	КШ.Ц.П.600.025.П/П.02	600	630	10	1020	–	318	–	1143	1065
700*	25	12206000252MULD000000000	КШ.Ц.П.700.025.П/П.02	700	720	10	1120	–	430	–	1346	2300

* поставляется с редуктором в комплекте. Строительная высота указана с редуктором.
