BERNARD CONTROLS обновляет модельный ряд своих многооборотных приводов, предлагая новый, полностью переработанный дизайн, чтобы максимально точно соответствовать потребностям рынка. Эта новая концепция задумывалась в виде модульной платформы с возможностью добавления многочисленных опций: таким образом наши решения полностью соответствуют вашим потребностям
МНОГООБОРОТНЫЕ ПРИВОДЫ ВТ
 |
 |
 |
||

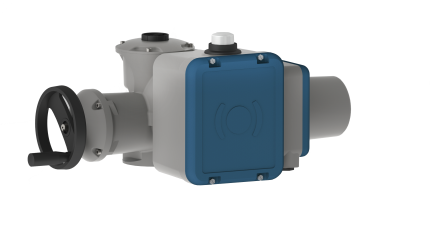

| BT SWITCH (на переключателях) |

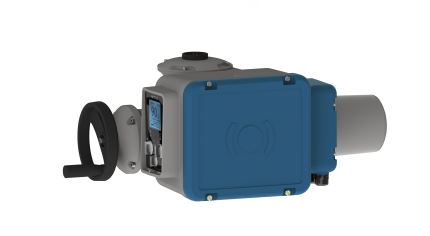

BT LOGIC и INTELLI+ (с модулями управления) |

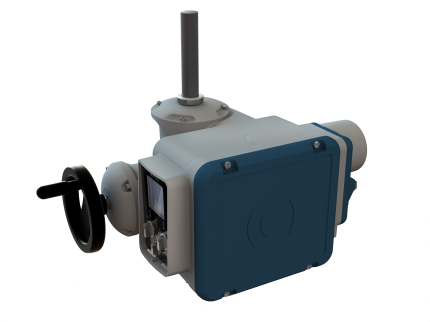

BT LOGIC и INTELLI+ с защитой штока |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон крутящих моментов:
· От 30 до 500 Нм (при монтаже без редуктора)
· До 8 000 Нм по запросу
От 10 до 180 об/мин (при монтаже без редуктора)
Типы управления:
· Электромеханическое на переключателях (SWITCH)
· Встроенный модуль управления LOGIC новой модификации (v2)
· Встроенный модуль управления INTELLI + (v3)
Режимы функционирования по классификации bernard controls:
· Запорный (открыть/закрыть): Класс «A»
· Позиционирование: Класс «B+»
· Регулирование: Класс III
Условия среды:
IP 68 / C3 до С5-М (морская) Tемпература: от от -20°C до +70°C (опционально низкотемпературное исполнение на -40°C для любых моделей и высокотемпературное на +90°C – только для моделей на переключателях SWITCH)
ПРЕИМУЩЕСТВА ПРОДУКЦИИ
ИННОВАЦИОННЫЙ, НАДЁЖНЫЙ И ОПТИМИЗИРОВАННЫЙ ДИЗАЙН
· Полностью обновленный унифицированный дизайн для сфер применения, использующих многооборотные технологии, базирующиеся на потребностях рынка, опыте и методологии Bernard Controls
· Конструкция изделий, диапазон крутящих моментов и скоростей адаптированы к потребностям заказчика.
· Очень прочная конструкция: IP68 (10м/96ч), система с двойными уплотнениями, порошковое покрытие (до C5-M), модели с низко- и высокотемпературным исполнением (опционально до -60°C и +90°C)
· Инновационная функциональность: обновленный кулачковый блок, настраиваемый датчик крутящего момента, новая модульная конструкция внутренней части, обеспечивающая компактность конструкции, датчик положения до 1500 оборотов и т.д.
УЛУЧШЕННЫЕ ПОКАЗАТЕЛИ ДЛЯ ФУНКЦИОНИРВАНИЯ В НАИБОЛЕЕ СЛОЖНЫХ УСЛОВИЯХ:
· От 30 до 500 Нм (при монтаже без редуктора)
· Широкий диапазон скоростей от 10 до 180 об/мин.
· Широкий проход для штока с легко монтируемой герметичной защитой
· Отсутствие реверсивности на любых скоростях без добавления каких-либо доп. устройств*
· Высокая точность регулирования по Классу III+ (повышенный ресурс и улучшенная производительность по сравнению с требованиями норматива EN15714-2)
ОБЛЕГЧЕННАЯ ЭКСПЛУАТАЦИЯ НА ОБЪЕКТЕ
· Быстрая пусконаладка: регулировка концевых выключателей с помощью обычной отвертки у моделей на переключателях SWITCH, непроникающая настройка у моделей LOGIC и INTELLI+ ®, быстроразъемный коннектор, настраиваемые реле у моделей с электронными модулями.
· Большой ЖК-дисплей у моделей «LOGIC», упрощающий настройку и подачу команд местного управления. Легкая настройка (поворачивается в 4-х направлениях) в несколько шагов (кликов) путем простого выбора параметра.
· Автоматическое расцепление ручного дублера для быстрого реагирования по месту функционирования привода.
· Механический указатель положения на моделях с переключателями SWITCH: одного взгляда достаточно, чтобы определить положение запорного органа арматуры.
· Опционально доступна промышленная сеть, совместимая со всеми стандартными протоколами, используемыми в отрасли: Profibus (DPV1 – простой или избыточный), Modbus, Fondation Fieldbus, Hart…и др.
БЛОК УПРАВЛЕНИЯ С РАСШИРЕННОЙ ФУНКЦИОНАЛЬНОСТЬЮ INTELLI+ :
· Простое и интуитивно понятное управление, благодаря ЖК-дисплею, наглядно показывающему состояние привода и команды управления.
· Расширенные функции контроля и диагностики у интегрированного модуля управления INTELLI+®: система экстренного закрытия, проверка по неполному ходу, реле времени, настраиваемые оповещения об ошибках, программируемые сигнальные реле, контроль за выполняемыми действиями и т.д.
*кроме BT25 и BT50 на 120 и 180 об/мин
